Pavimento permeable continuo de hormigón reforzado “Céspedarmado PAVIPRINT®

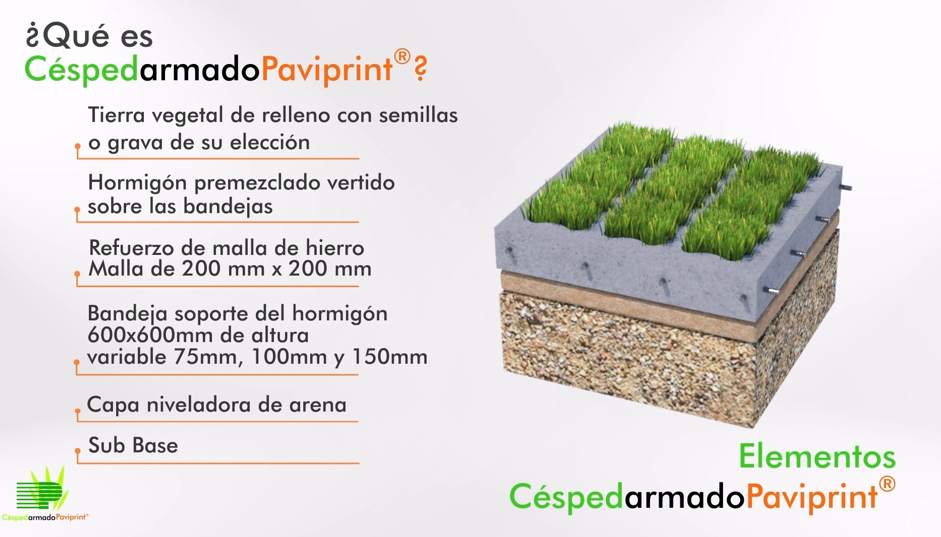

¿Qué es el Céspedarmado Paviprint?
Céspedarmado Paviprint es un sistema de hormigón reforzado celular en masa con cavidades que se crean al modelar el hormigón sobre moldes de plástico vacíos. El pavimento continuo hierba-hormigón es un sistema de construcción in situ para producir una superficie con la apariencia general de hierba natural con la capacidad de carga y duración del hormigón armado, en base al vertido y extendido de hormigón y su refuerzo armado, sobre unas bandejas de plástico, fabricadas utilizando materiales reciclados, de medidas 600×600 mm. Los moldes de plástico, fabricados utilizando materiales reciclados, son el fruto de largos años de estudio durante los cuales se ha ido perfeccionando la forma de la cavidad y la naturaleza y el revenido del proceso de formación del vacío. Una de sus prestaciones clave consiste en que a pesar de ser lo bastante resistentes para soportar cargas variables de hormigón, los moldes son tan finos que resulta muy sencillo derretir su parte superior para dejar libre las cavidades.
Beneficios
Pavimento continuo de hormigón armado
Capacidad de carga hasta 40 Tn
Superficie autodrenante
No hacen falta bordillos
Sin impacto medioambiental
Rápida ejecución
Coste económico
Sujeción de taludes y terrenos en mal estado
Sin mantenimiento

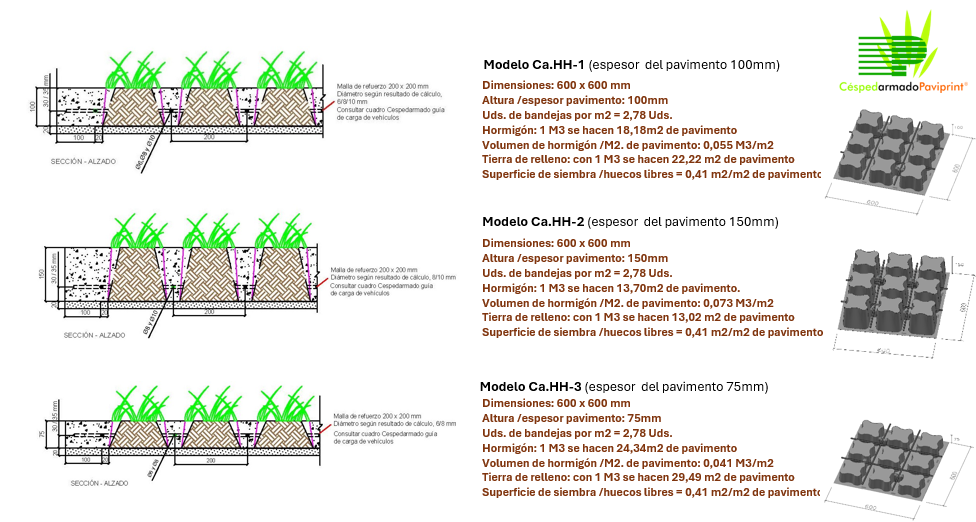

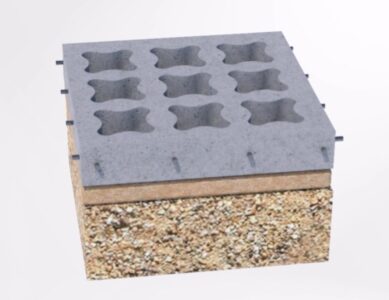

Secciones y Características de los tres modelos de bandejas
Para una mayor información acceda en el apartado Boletines Técnicos de esta sección a nuestro Boletín Técnico «Qué es Césped-armado Paviprint»
Modelo Ca.HH-1 (espesor del pavimento 100mm)
- Dimensiones: 600 × 600 mm
- Altura/Espesor pavimento: 100 mm
- Uds. de bandejas por m2 = 2,78 Uds.
- Hormigón: 1 M3 se hacen 18,18m2 de pavimento
- Volumen de hormigón/M2. de pavimento: 0,055 M3/m2
- Tierra de relleno: con 1 M3 se hacen 22,22 m2 de pavimento
- Superficie de siembra/huecos libres = 0,41 m2/m2 de pavimento
Modelo Ca.HH-2 (espesor del pavimento 150mm)
- Dimensiones: 600 × 600 mm
- Altura/Espesor pavimento: 150 mm
- Uds. de bandejas por m2 = 2,78 Uds.
- Hormigón: 1 M3 se hacen 13,70m2 de pavimento
- Volumen de hormigón/M2. de pavimento: 0,073 M3/m2
- Tierra de relleno: con 1 M3 se hacen 13,02 m2 de pavimento
- Superficie de siembra/huecos libres = 0,41 m2/m2 de pavimento
Modelo Ca.HH-3 (espesor del pavimento 75mm)
- Dimensiones: 600 × 600 mm
- Altura/Espesor pavimento: 75 mm
- Uds. de bandejas por m2 = 2,78 Uds.
- Hormigón: 1 M3 se hacen 24,34m2 de pavimento
- Volumen de hormigón/M2. de pavimento: 0,041 M3/m2
- Tierra de relleno: con 1 M3 se hacen 29,49 m2 de pavimento
- Superficie de siembra/huecos libres = 0,41 m2/m2 de pavimento

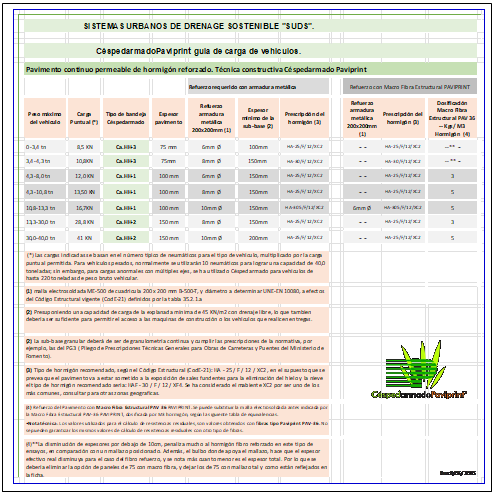

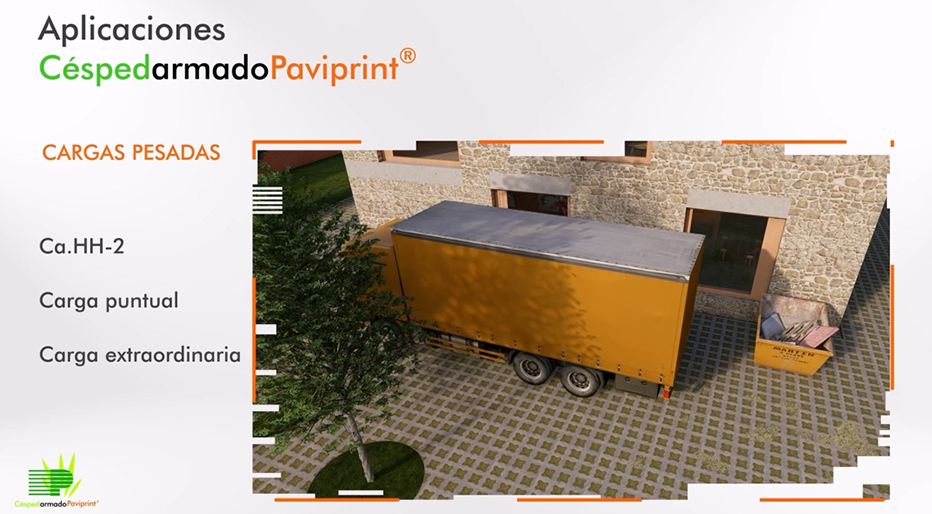

Guía de cargas de vehículos

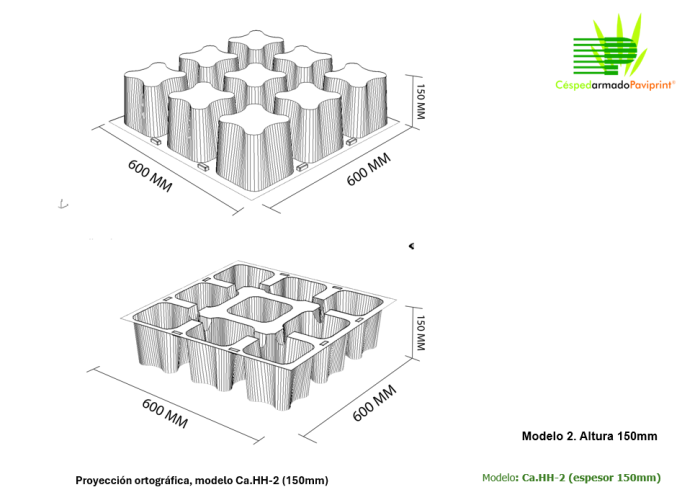

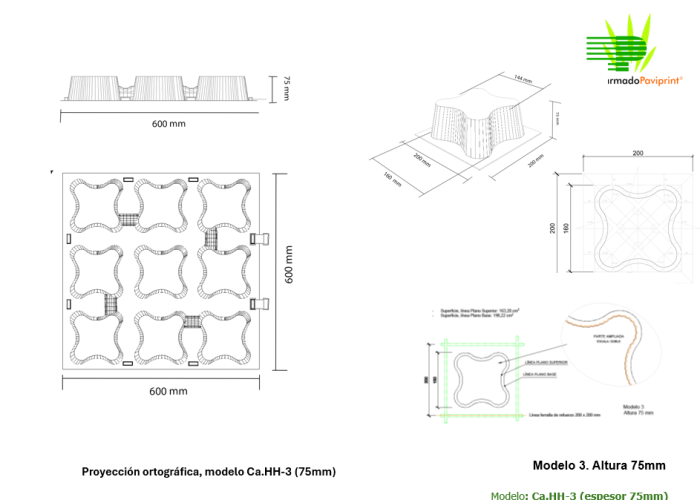

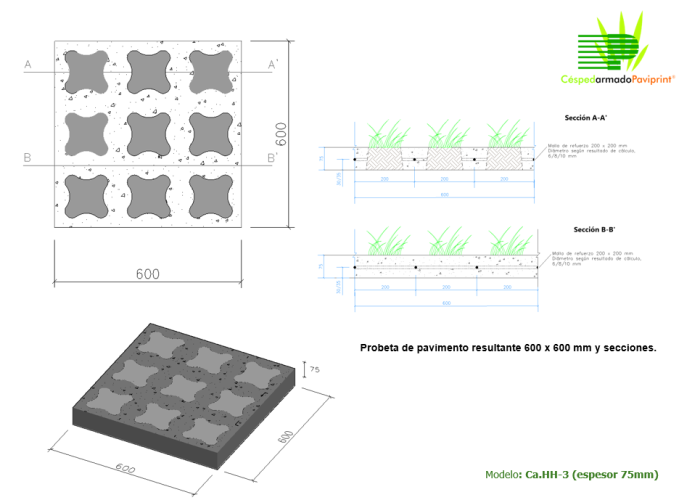

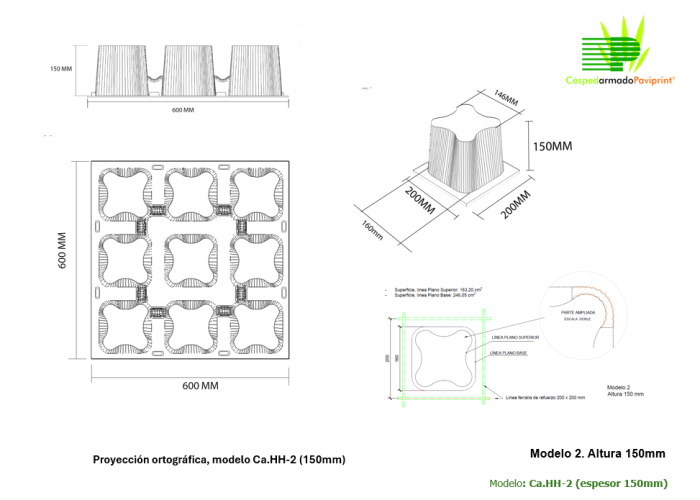

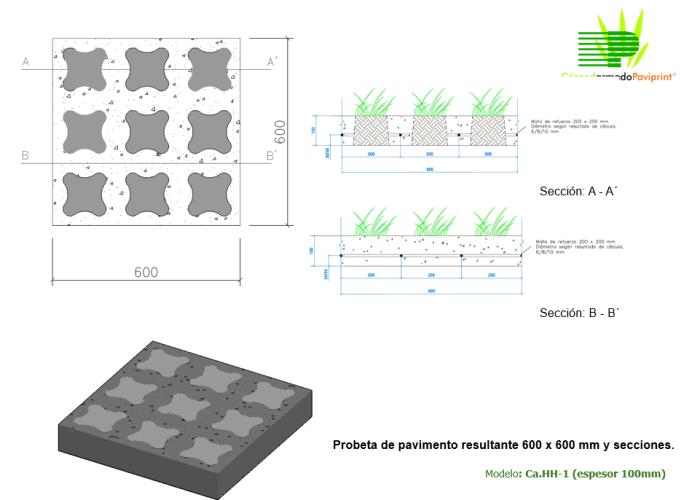

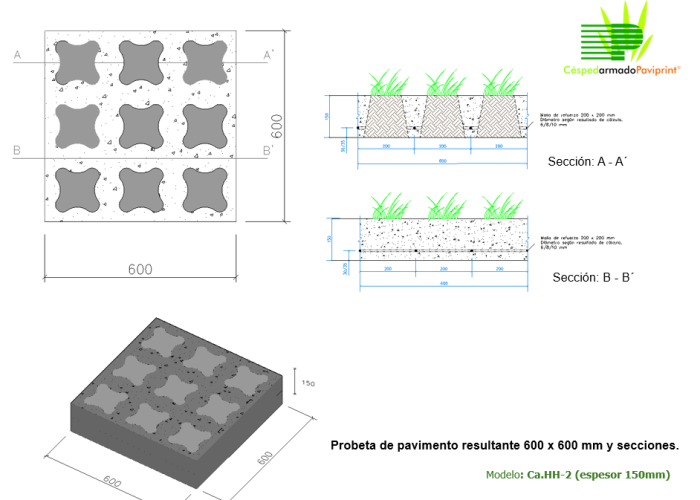

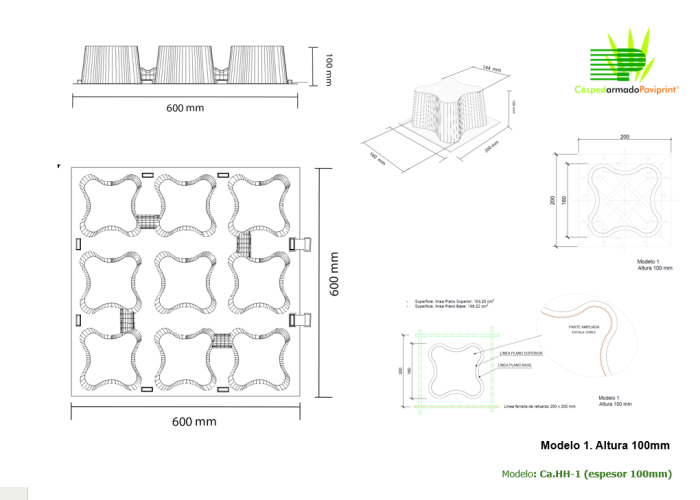

Proyecciones ortográficas y Probetas de hormigón de los tres modelos de bandejas

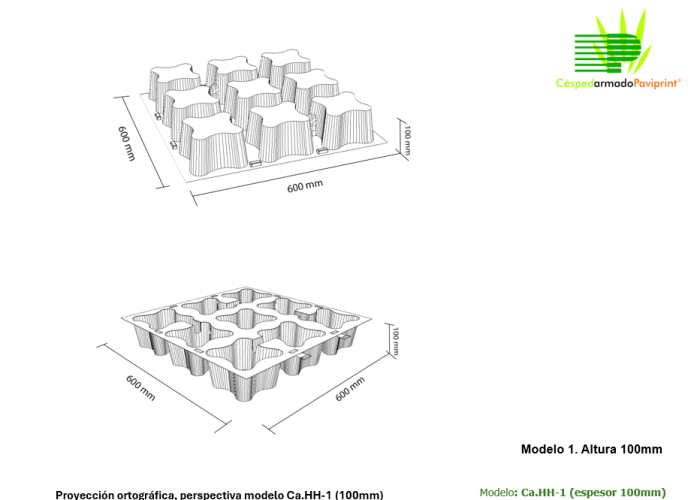

Modelo Ca.HH-1
Modelo Ca.HH-2
Modelo Ca.HH-3

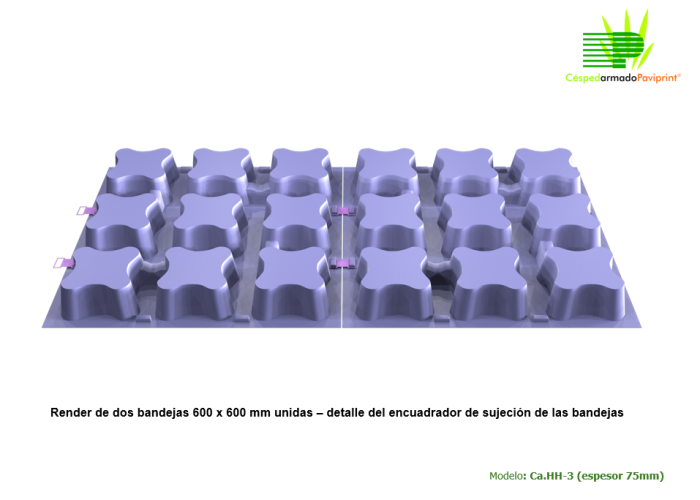

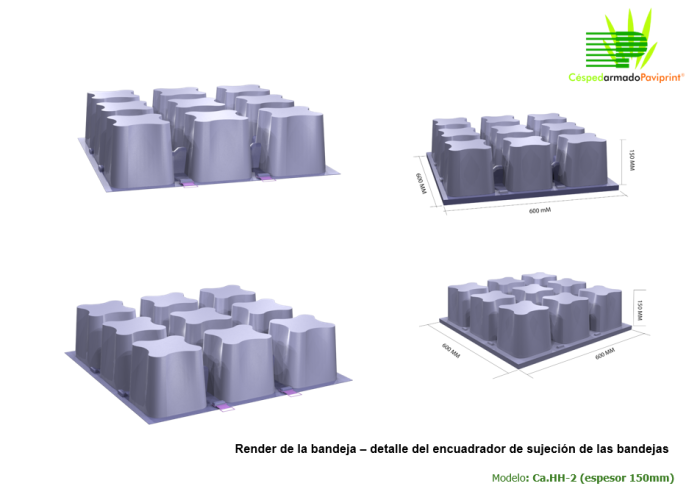

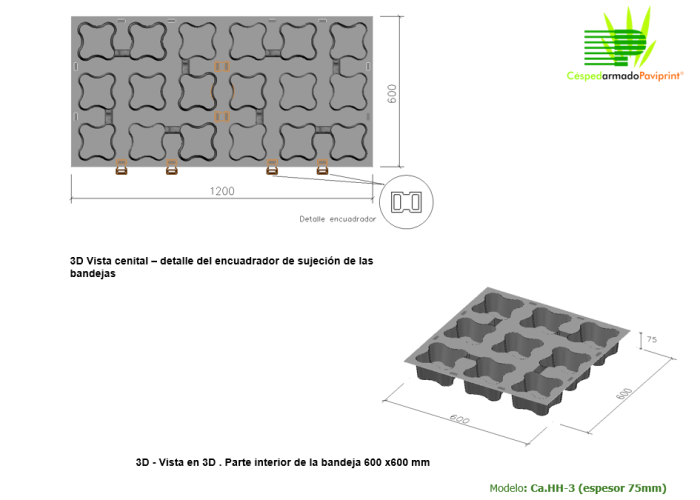

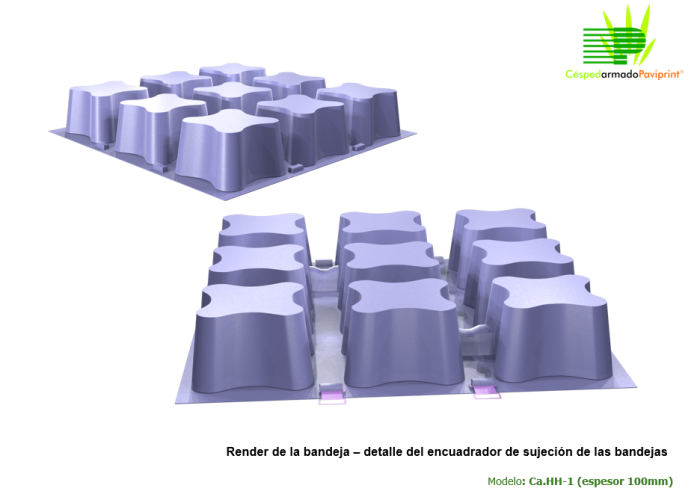

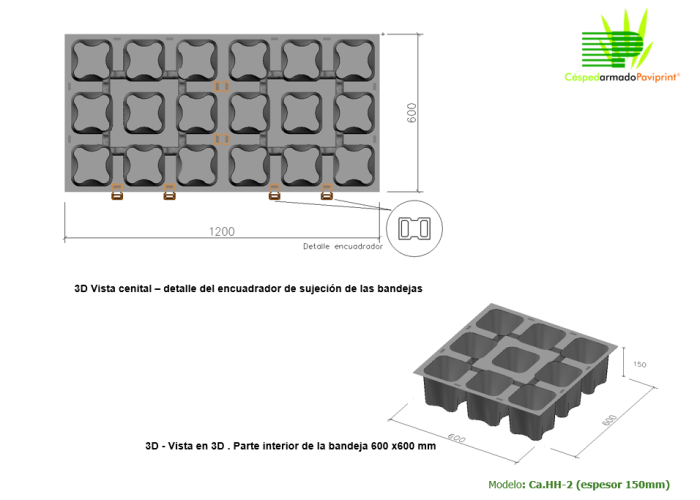

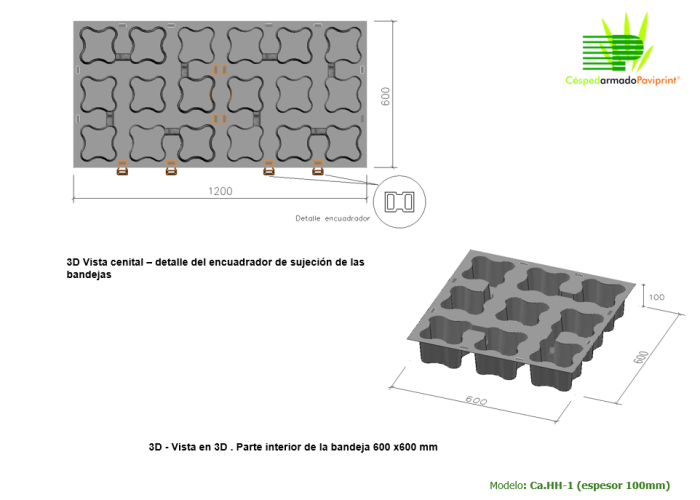

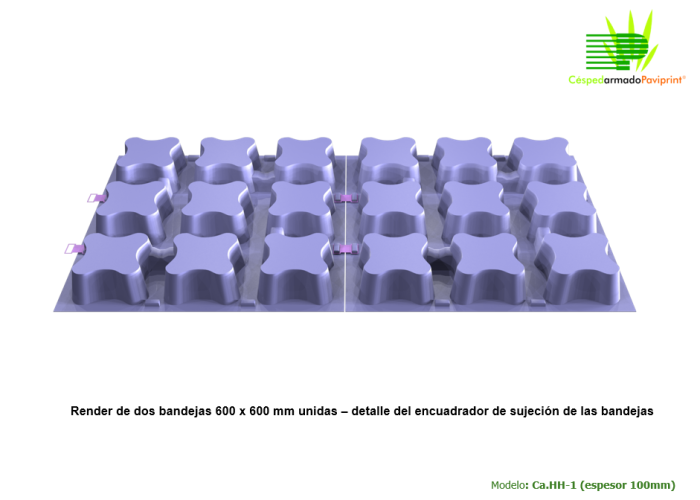

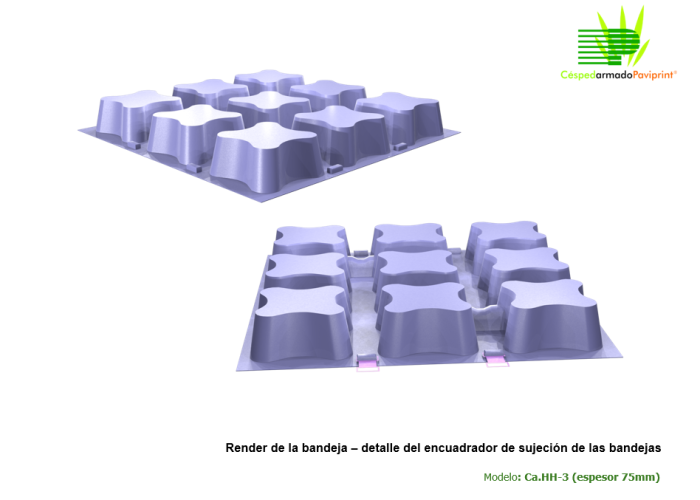

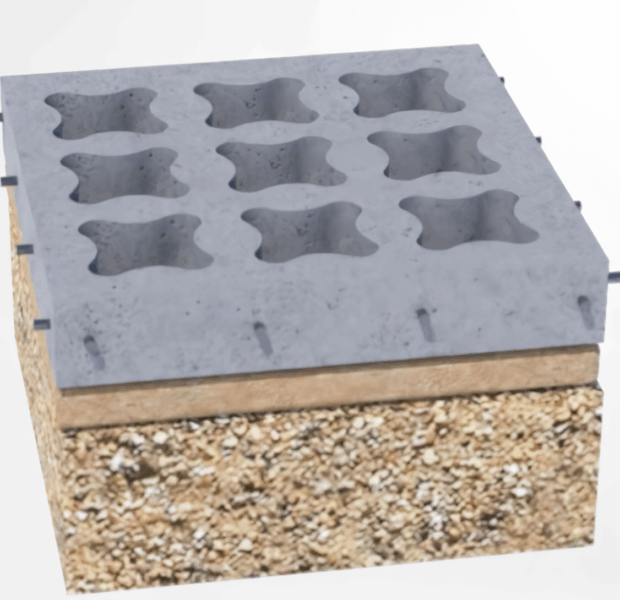

3-D y RENDER de las bandejas Céspedarmado Paviprint®
Modelo Ca.HH-1

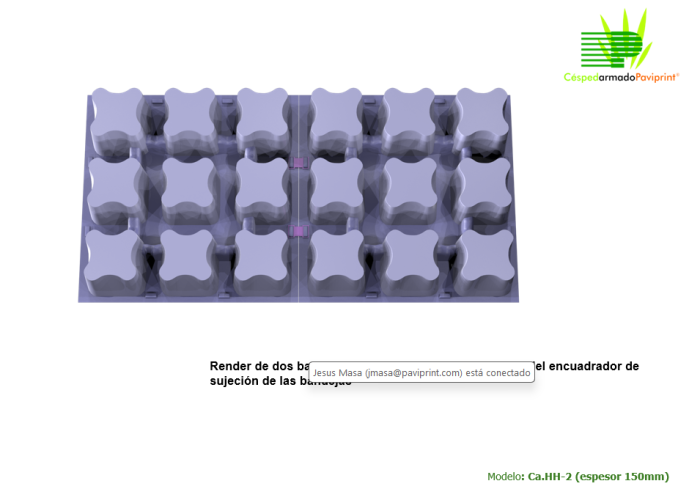

Modelo Ca.HH-2
Modelo Ca.HH-3

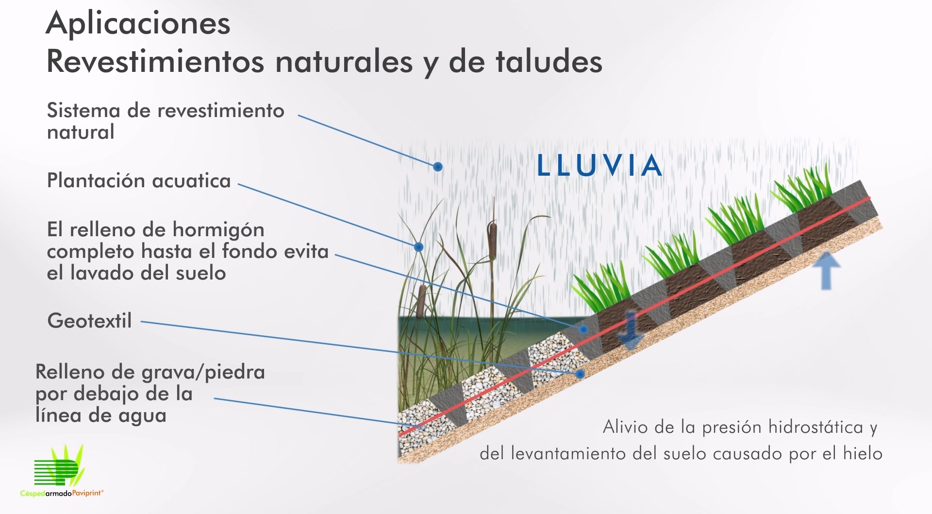

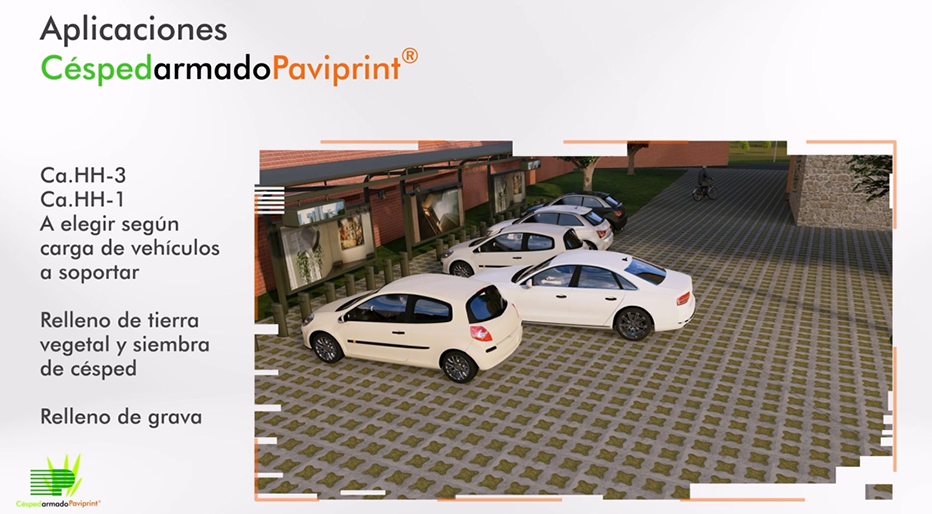

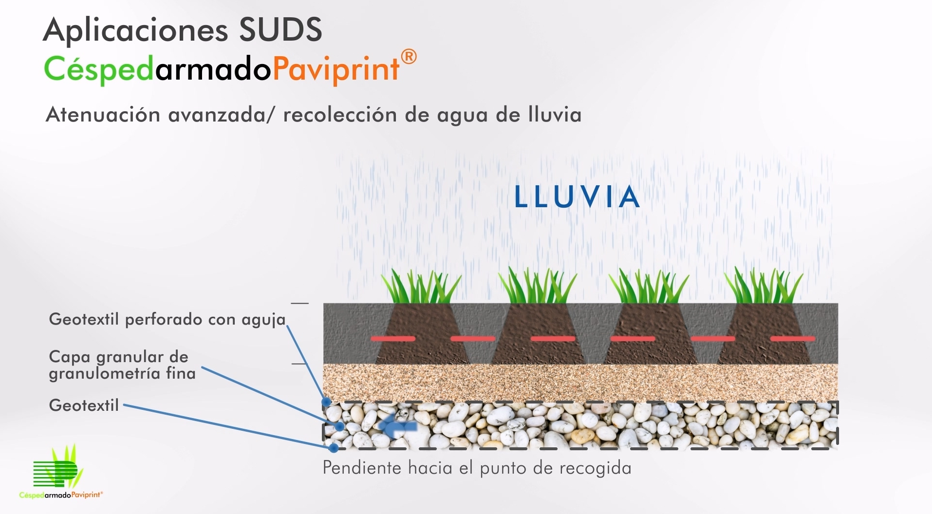

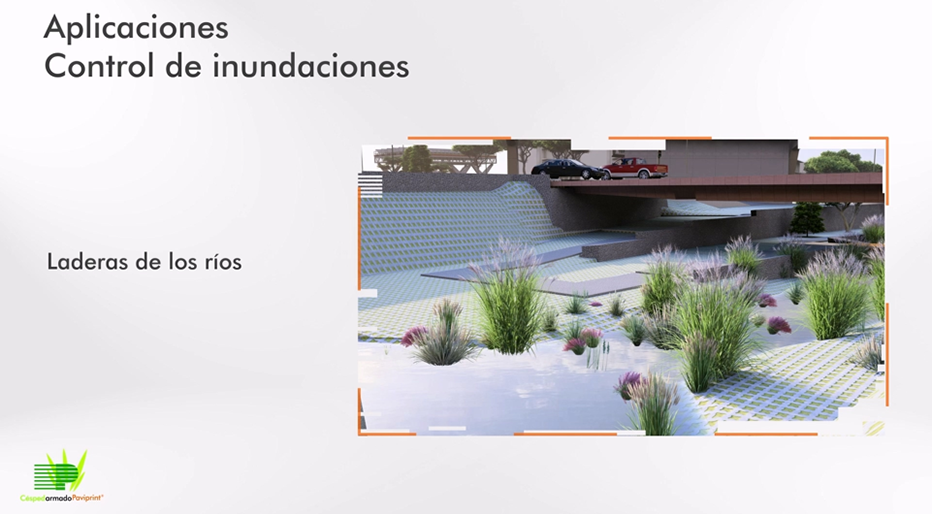

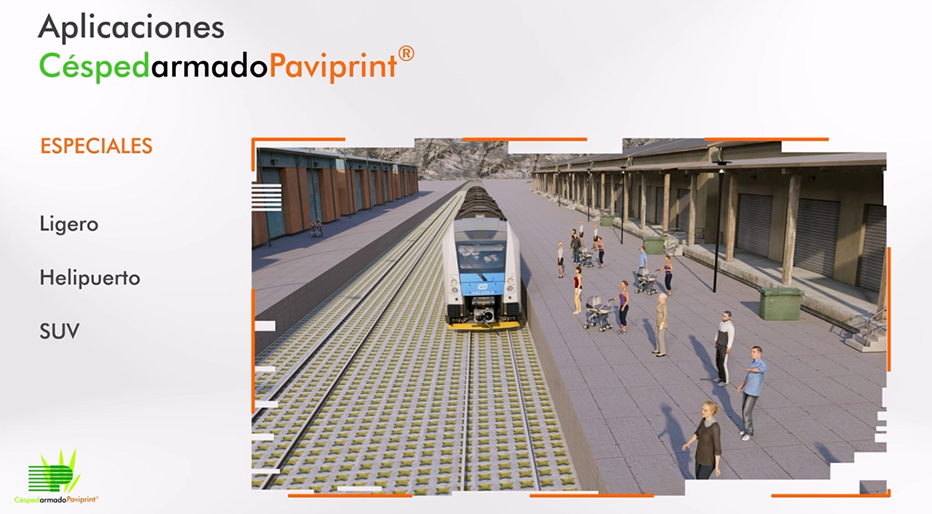

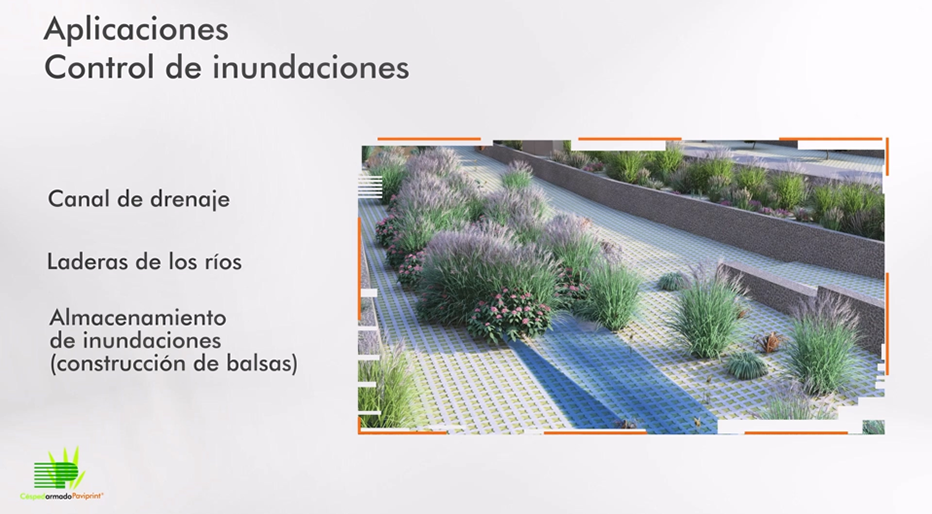

Ámbitos de Aplicación

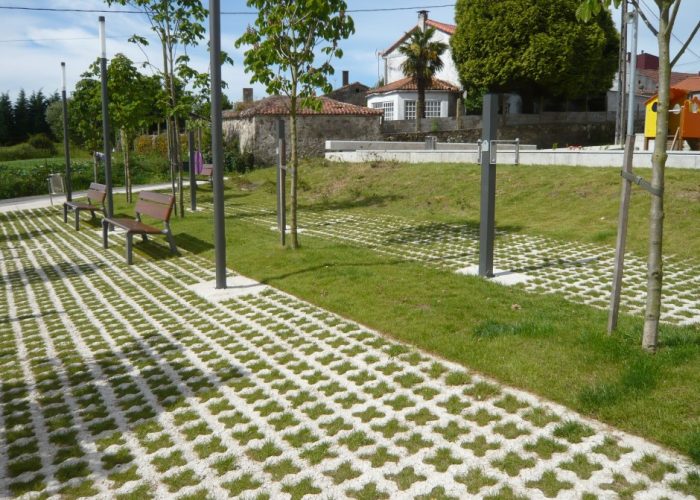

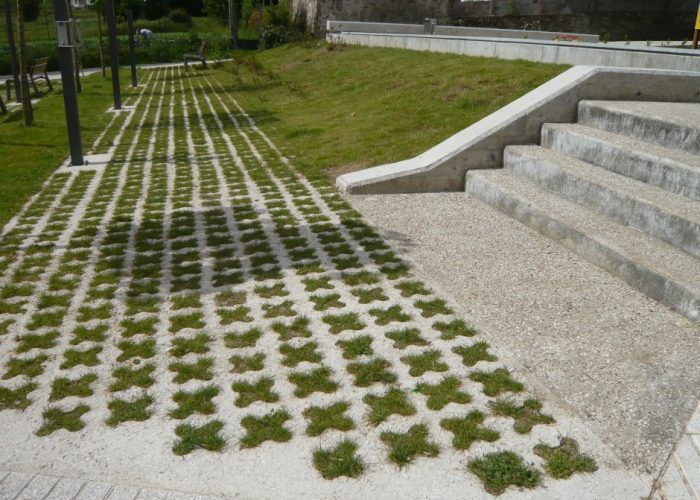

Municipal

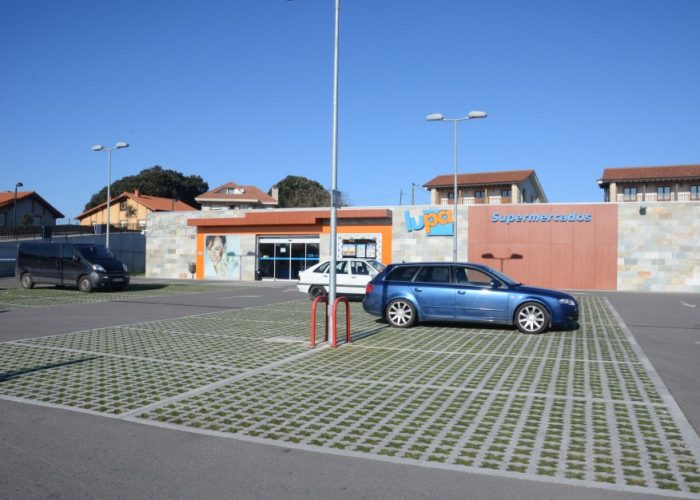

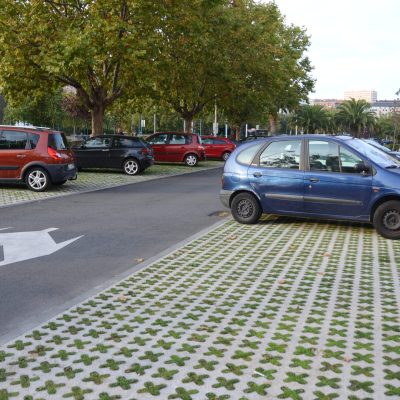

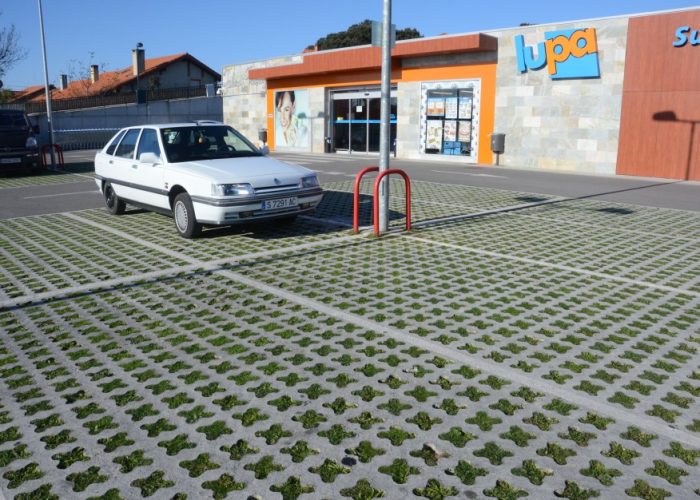

Comercial

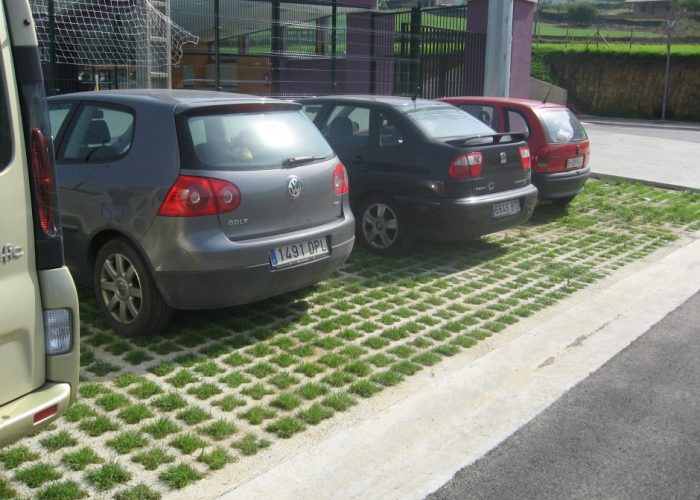

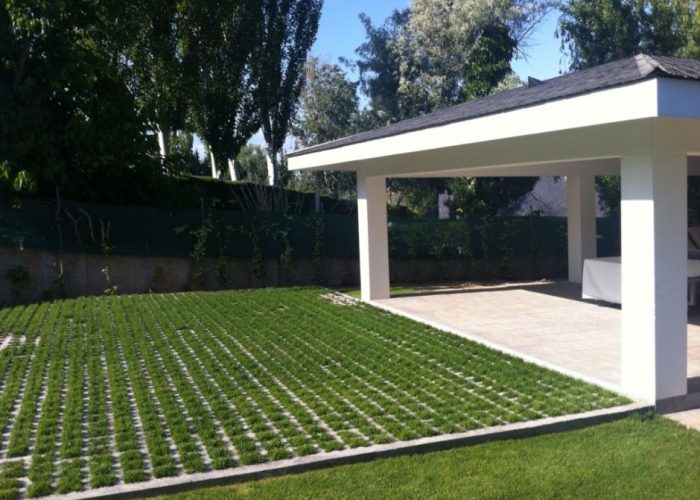

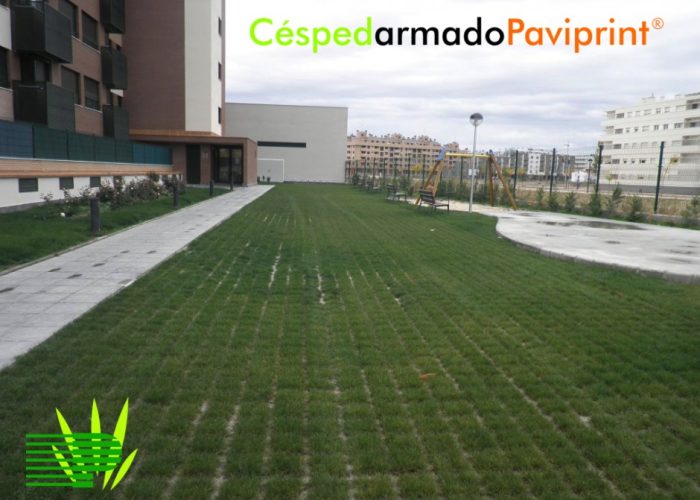

Residencial
Municipal
Comercial
Residencial
¡Contáctanos ahora!
Si tienes interés en su aplicación y quieres conocer más acerca del producto, podemos ponernos en contacto y resolver todas tus dudas sin ningún compromiso. Somos un equipo muy cercano y con un gran trato al cliente, estaremos encantados de conocerte.
Desarrollo proceso constructivo Césped armado Paviprint
Poniendo a disposición del cliente los conocimientos técnicos y experiencia recogidas durante los 38 años de construcción de pavimentos de hormigón impreso y revestimientos verticales decorativos impresos dentro del territorio español.
En marzo de 1996 (18/03/1996), Paviprint ha sido beneficiaria de la invención de la propiedad del Modelo de Utilidad Nº 9600701 “PAVIMENTO CONTINUO HIERBA HORMIGÓN”.
En marzo de 2006 (06/03/2006), Paviprint ha sido beneficiaria de la invención del modelo de Utilidad Nº U200600644 “PAVIMENTO CONTINUO HIERBA HORMIGÓN PERFECCIONADO. La invención se trataba de una construcción y molde necesario para tal fin.
Productos Paviprint S.L. es la propietaria desde la fecha de su solicitud -el 02/03/2006- de la marca registrada en la O.E.P.M. número 2.697.989 “Céspedarmado Paviprint”, número 911.788 inscrita ante la O.M.P.I., cuyos títulos están actualmente vigentes.
Tras muchos años de esfuerzo personal, empresarial y económico PAVIPRINT, ha sido capaz de crear este invento constructivo que se identifica con un Nombre Comercial y Marca de contenido físico imposible como es el de “CESPED ARMADO”, ya que ninguna especie vegetal puede estar “armada” como el hormigón. El nombre elegido define perfectamente el tándem que conforman en el invento el hormigón y la hierba.
Recientemente, con fecha 13 de diciembre de 2023, se ha registrado una nueva Patente de Invención con el número P202331035 ante la oficina de Patentes y Marcas, cuyo título es: “bandeja de soporte para un pavimento de hormigón, pavimento permeable continuo de hormigón y procedimiento de montaje y ejecución in-situ del pavimento”.
Productos Paviprint S.L es beneficiaria de la titularidad ante la OFICINA DE PROPIEDAD INTELECTUAL DE LA UNIÓN EUROPEA – EUIPO - de los Certificados de Registro expedidos y anotados en el Registro de Dibujos y Modelos Comunitarios Registrados Nº 015095298-0001 (0001-1, 0001-2 y 0001-3), Nº 015095298-0002 (0002-1, 0002-2 y 0002-3) y Nº.015095298-003 (0003-1, 0003-2 y 0003-3), de nuestros tres nuevos modelos de bandejas MODELO Ca.HH-1 (100MM)”, “TIPO 2 – MODELO Ca.HH-2 (150MM)” y “TIPO 3 -MODELO Ca.HH-3 (75MM)”
Descripción del proceso
Pavimento continuo hierba-hormigón Céspedarmado Paviprint. El procedimiento de ejecución se basa en el empleo de unas bandejas de plástico, fabricados utilizando materiales reciclados, de medidas 600×600 mm.

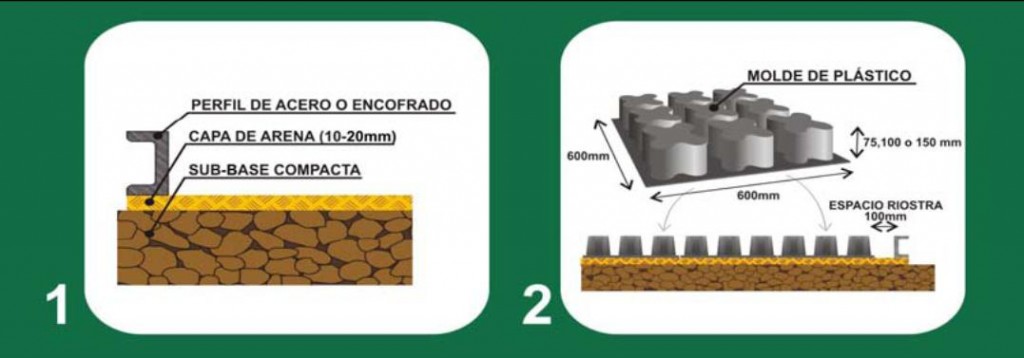

Estas bandejas para la realización del pavimento «Céspedarmado Paviprint®» se colocan sobre una sub-base, lo mejor compactada posible sobre la que se extenderá una capa de 10/20 mm. de arena. Los bordes perimetrales se encofrarán, dejando un ancho entre este y el molde de 100 mm. para formar una riostra perimetral de hormigón. Para armar el pavimento se usarán mallas electrosoldadas de refuerzo según UNE 36.092/81 con cuadrícula de 20 x 20 cm. y el hormigón será de R(fck) = 250 Kg/cm2 y árido de 10/12 mm. Una vez extendido el hormigón al día siguiente se podrá quemar la parte vista de los moldes y rellenarla con tierra de calidad adecuada. Después de que esta primera tierra asiente, se podrá rellenar con otra más fina y de mejor calidad, para después sembrar con la semilla adecuada.

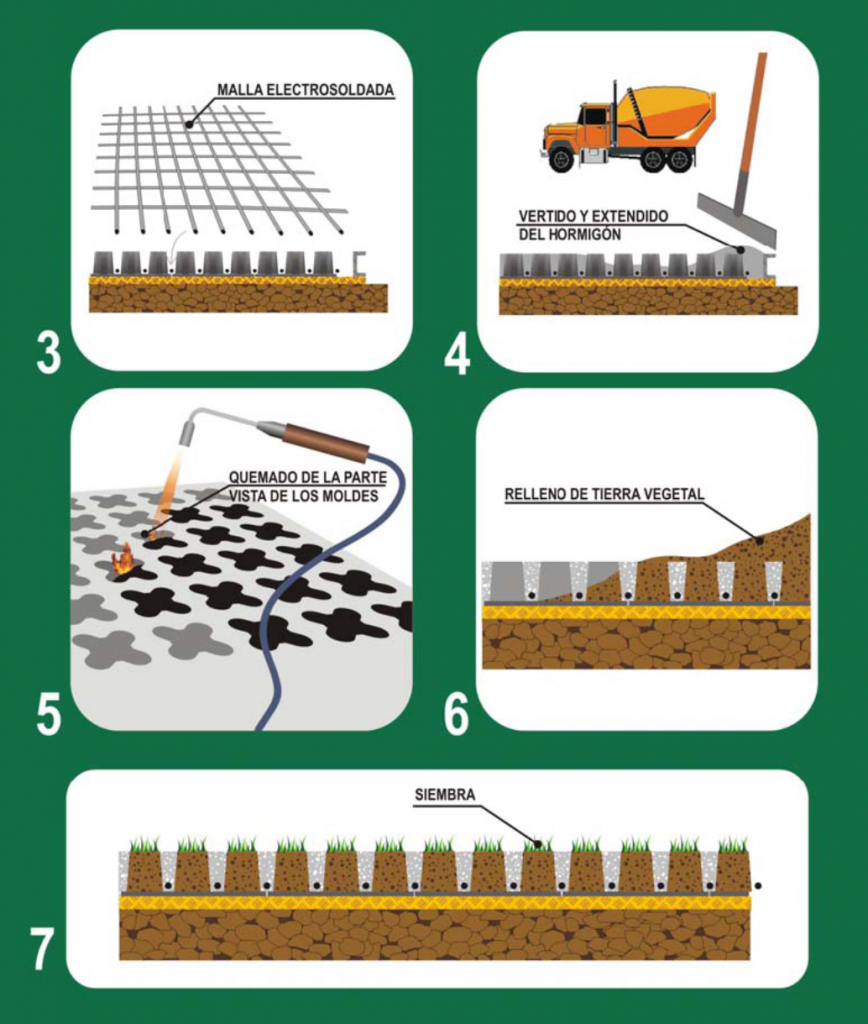

Control Capa de apoyo

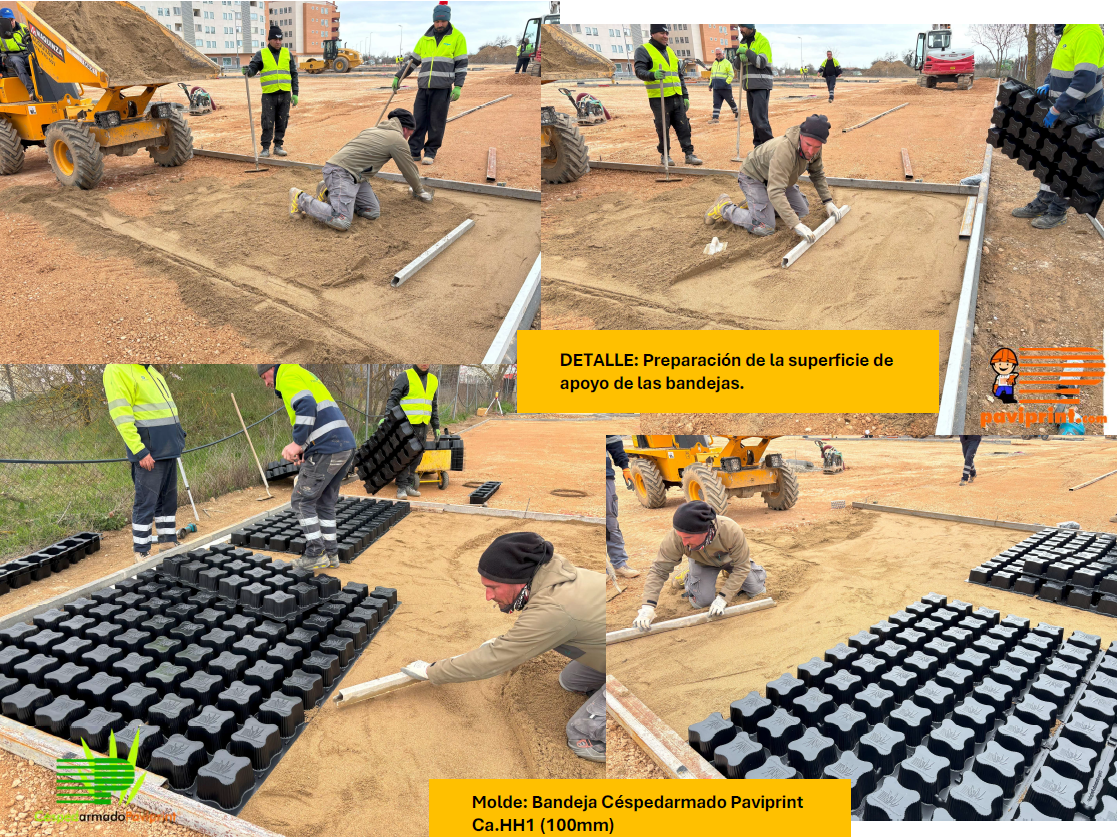

Colocación y extendido de una cama de arena de un espesor de 1,5 a 2,0cm
Reglado manual de la superficie de la arena

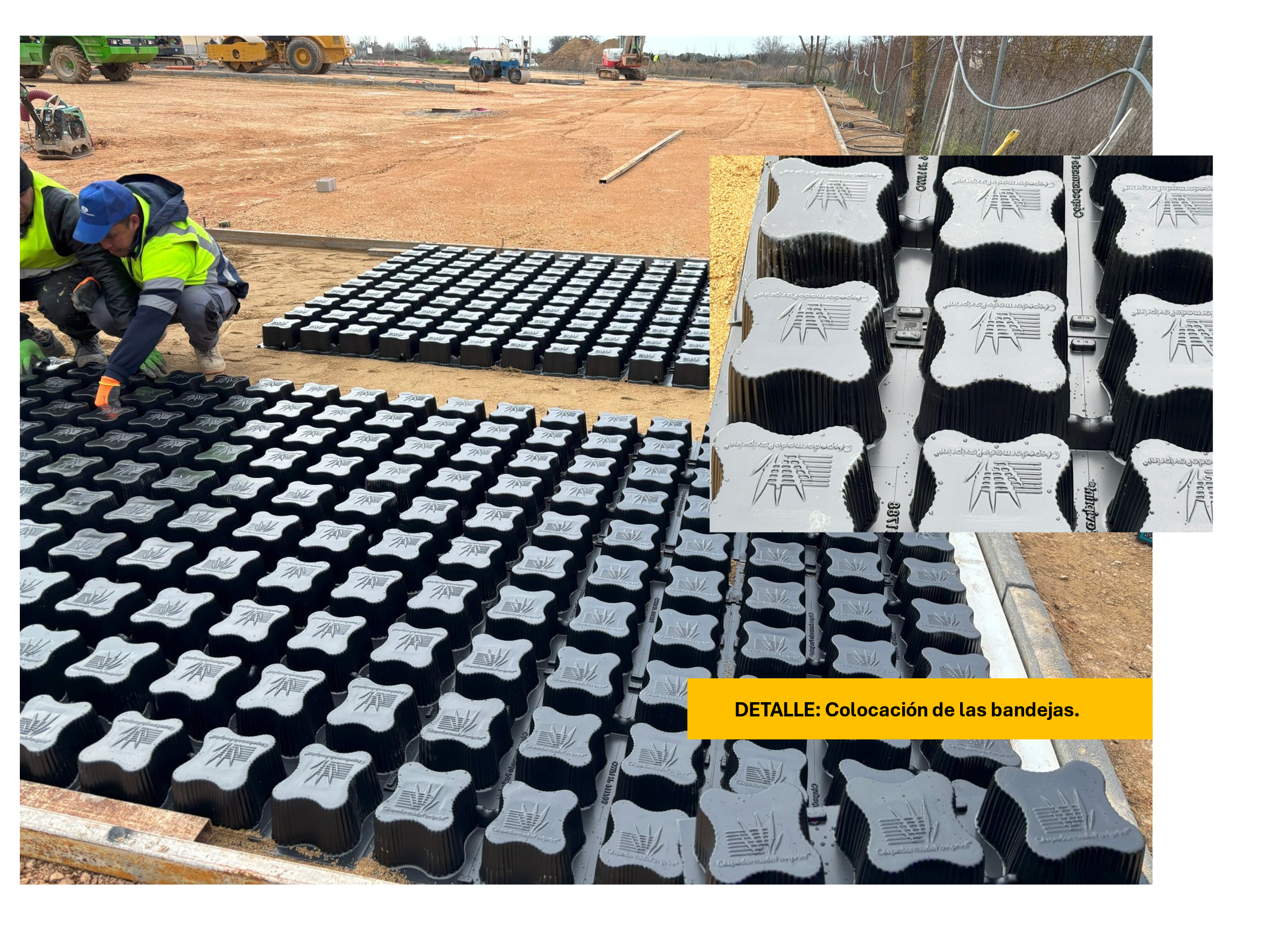

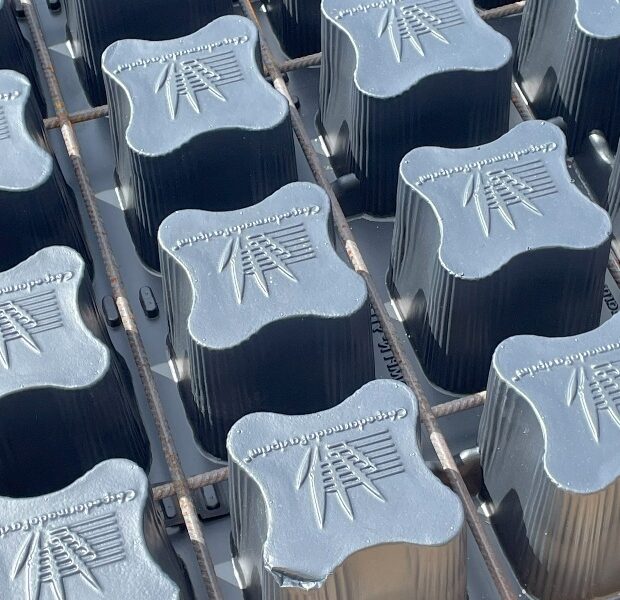

Colocación de las bandejas “Céspedarmado” sobre la superficie recién reglada.
Colocación sobre las bandejas del mallazo, apoyado en los separadores de suelo.

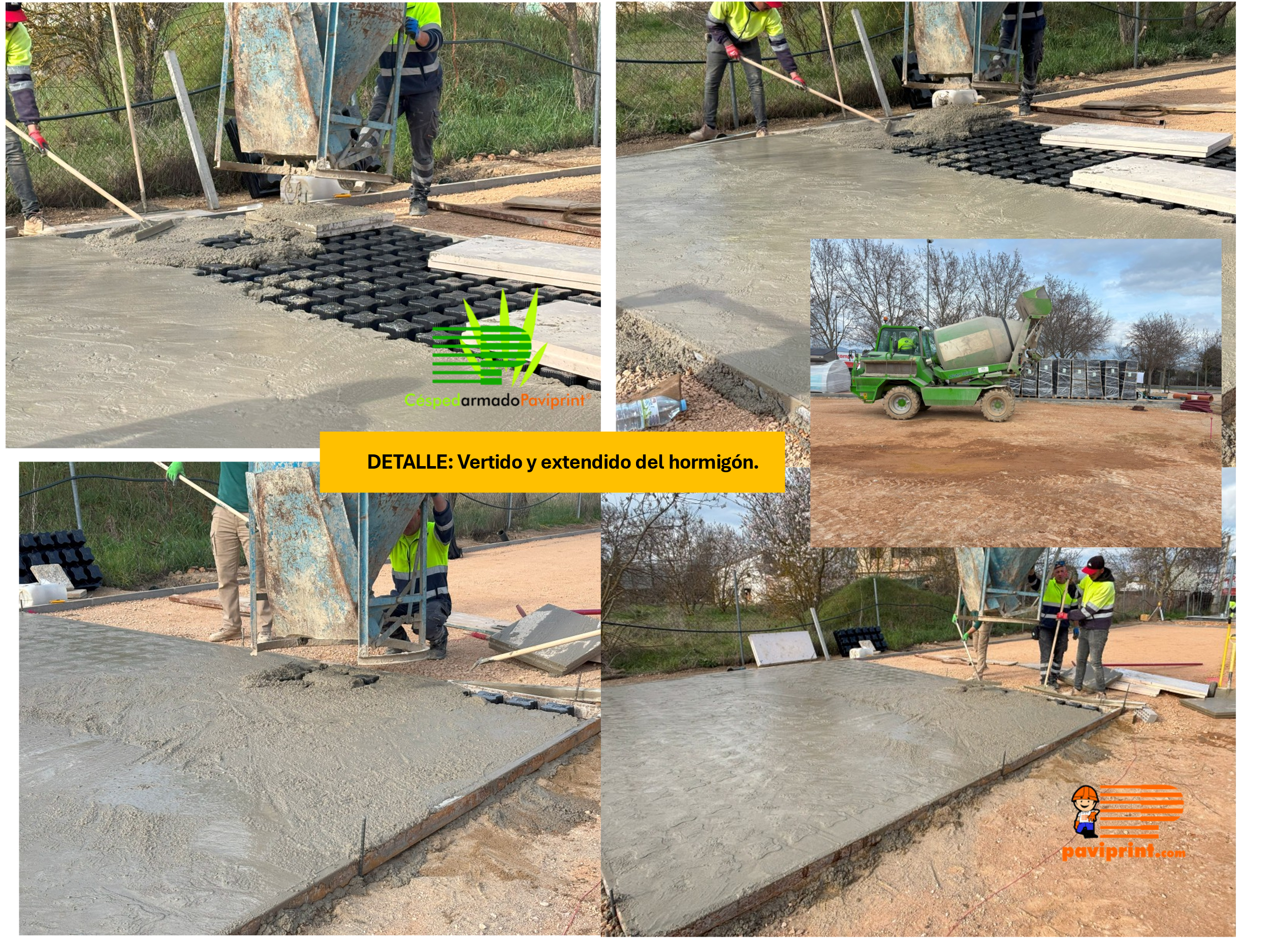

Vertido del hormigón -de consistencia fluida- sobre los huecos emergentes de las bandejas.
Reglado del hormigón a la altura de la parte superior de las bandejas, mediante fratases voladores.

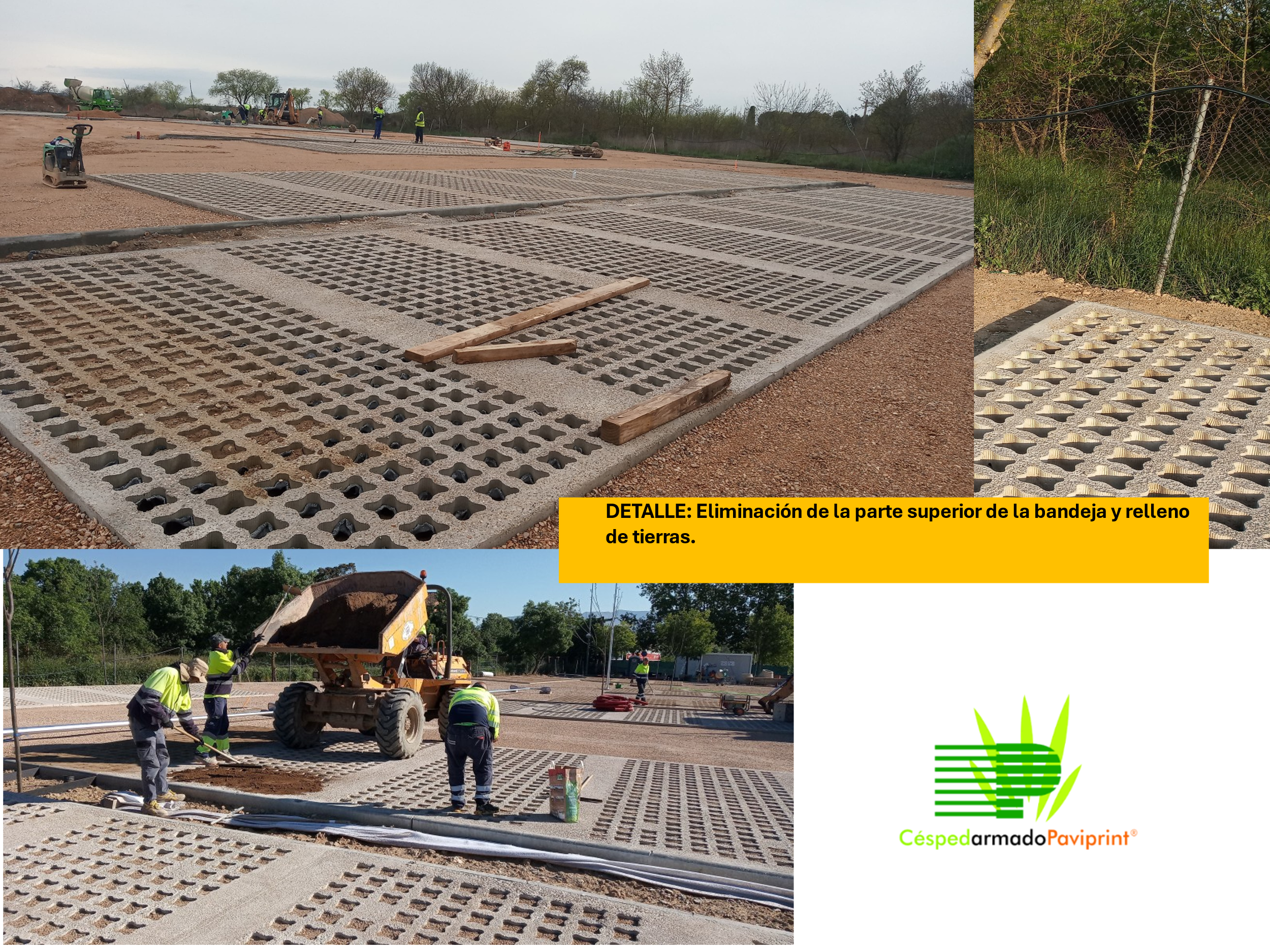

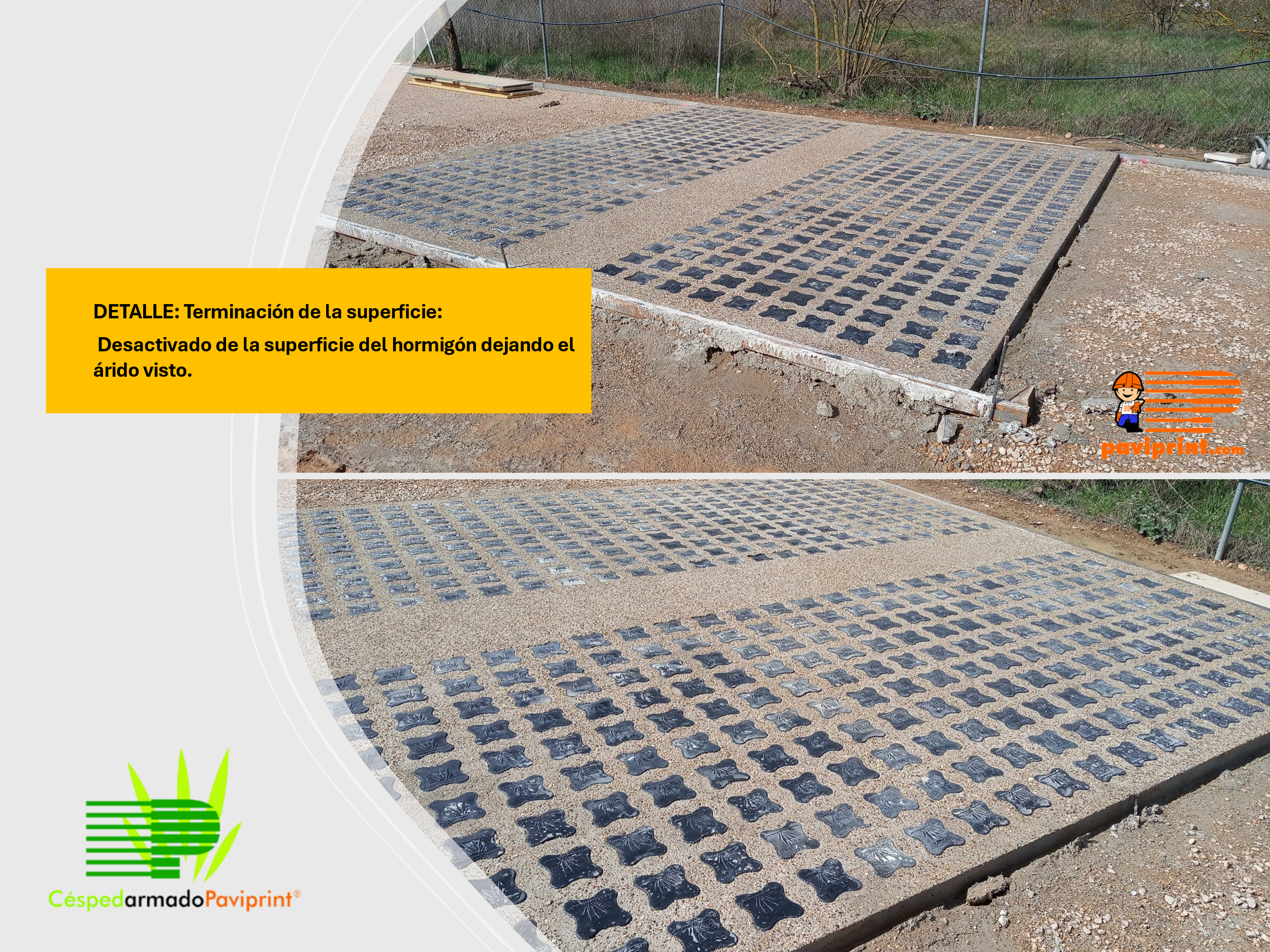

Una vez fraguado el hormigón, eliminación mediante calor del culote de las bandejas.
Relleno de los huecos con tierra vegetal o grava seleccionada.
Siembra.
Especificaciones de la hierba a sembrar
Se realizará de acuerdo con las características climáticas de la zona. Se recomienda una mezcla de hierba de hoja fina para aparcamientos. Para los accesos de emergencia, servicios contra el fuego y orillas de ríos y lagos se recomienda una hierba de bajo mantenimiento.
|
Mezcla |
Densidad |
Especificaciones |
Aplicación |
|---|---|---|---|
|
Nº 1 |
50 g/m2 |
45% festuca roja rastrera 5% agrostis tenuis 50% ray-grass ingles |

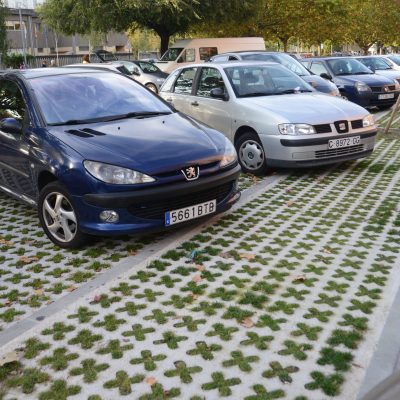

Aparcamientos de vehículos Áreas recreativas |
|
Nº 2 |
50 g/m2 |
20% festuca roja encespedante 45% festuca roja rastrera 5% agrostis tenuis 30% barcea |
Accesos de bomberos, áreas con sombra de bajo mantenimiento |
|
Nº 3 |
50 g/m2 |
52% festuca roja rastrera 5% poa de los prados 3% agrostis tenuis 40% ray-grass ingles |
Terraplenes |
Detalles de los modelos de bandejas y su posible colocación
Detalle simple Modelo Tipo 2. Bandeja Ca.HH-2 600x600mm, altura 150mm ACAD – dwg Ver PDF
Detalle simple Modelo Tipo 3. Bandeja Ca.HH-3 600x600mm, altura 75mm ACAD – dwg Ver PDF

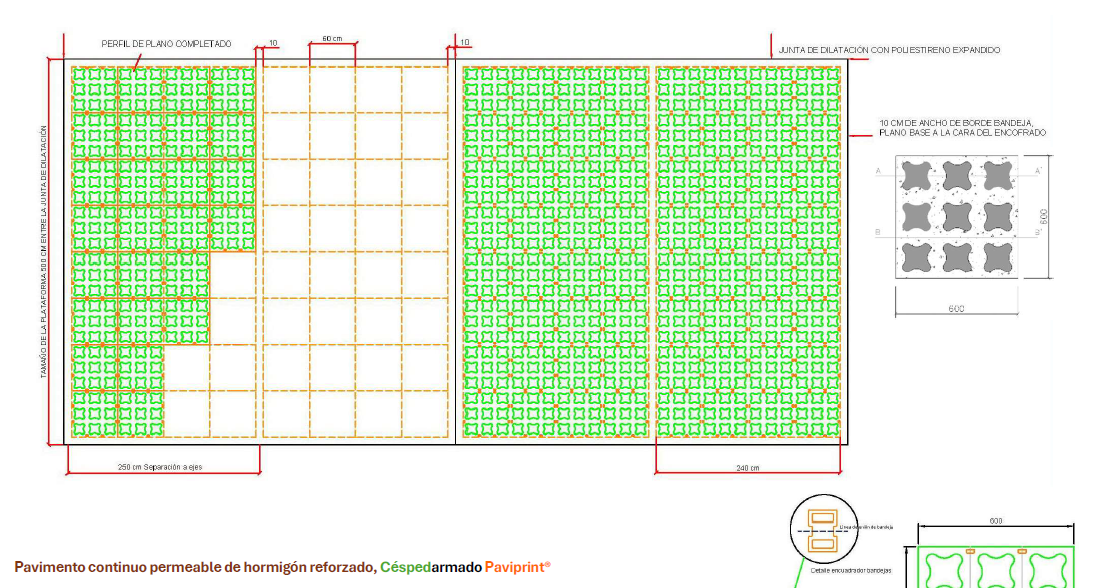

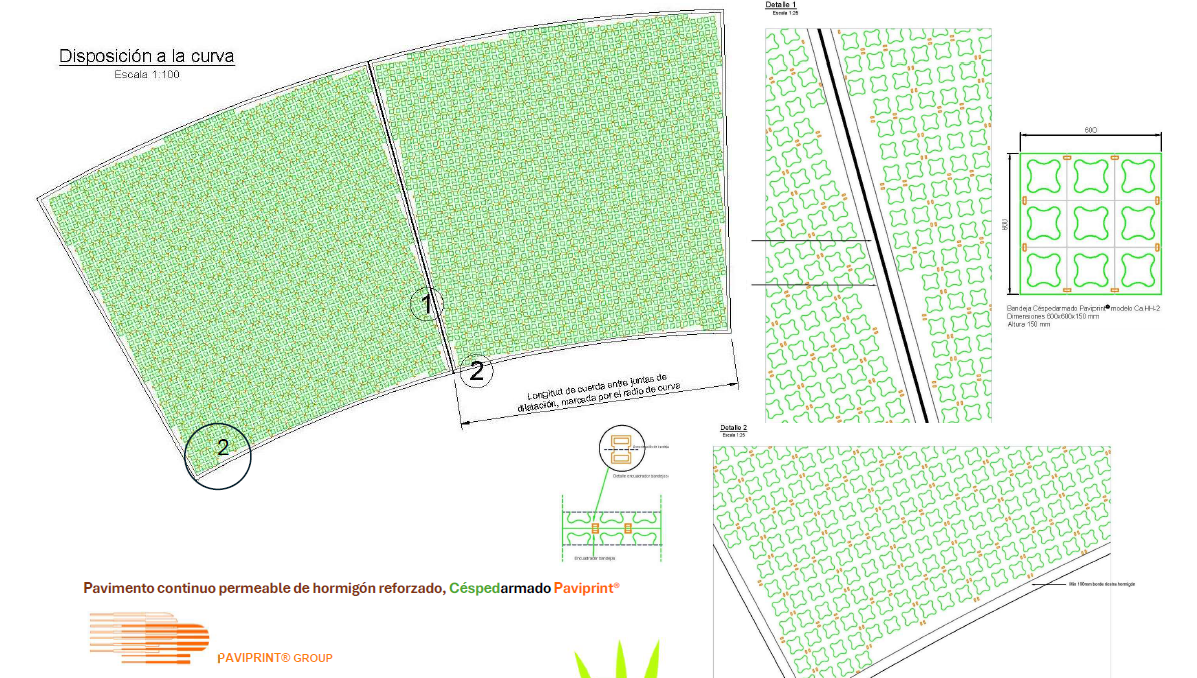

Detalle disposición de bandejas en aparcamientos. ACAD – dwg Ver PDF

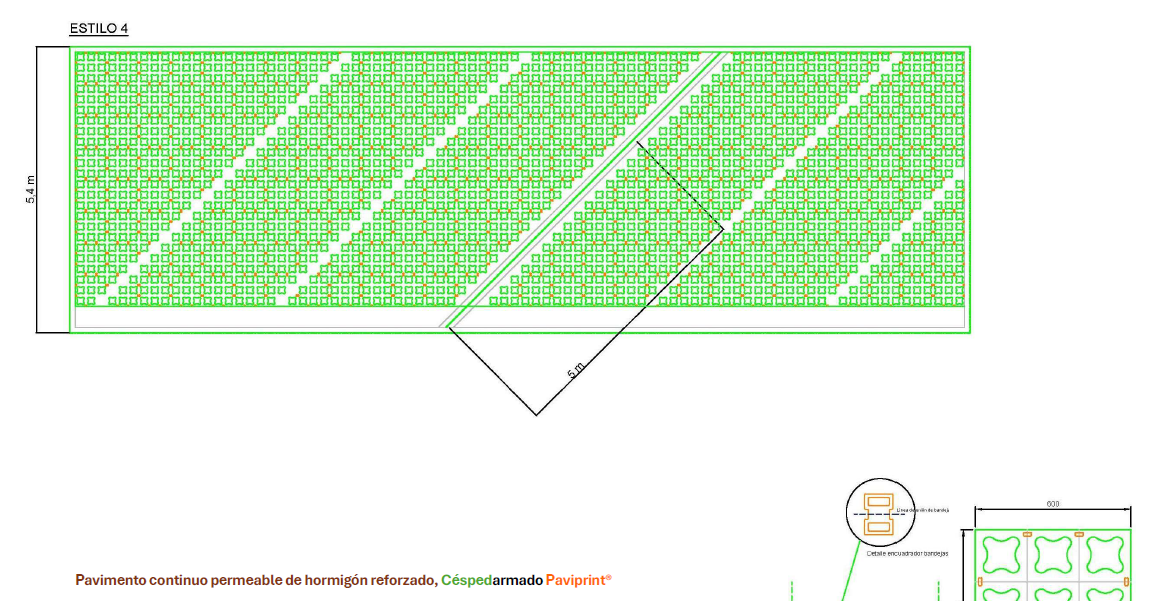

Diseño típico área de aparcamiento. ACAD – dwg Ver PDF
Tipos de alineación de aparcamientos. ACAD – dwg Ver PDF
Detalle Planta parking estándar, modelo Ca.HH-1. ACAD – dwg Ver PDF
Detalle Planta parking estándar, modelo Ca.HH-2. ACAD – dwg Ver PDF
Detalle Planta parking estándar, modelo Ca.HH-3. ACAD – dwg Ver PDF
Detalle señalización, zonas de alcorques y bolardos. ACAD – dwg Ver PDF
Detalle tipo helipuerto. ACAD – dwg Ver PDF
Boletines técnicos
Precios unitarios

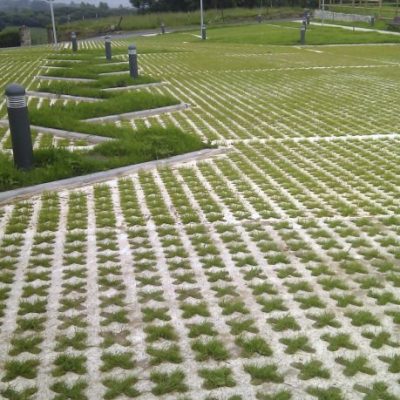

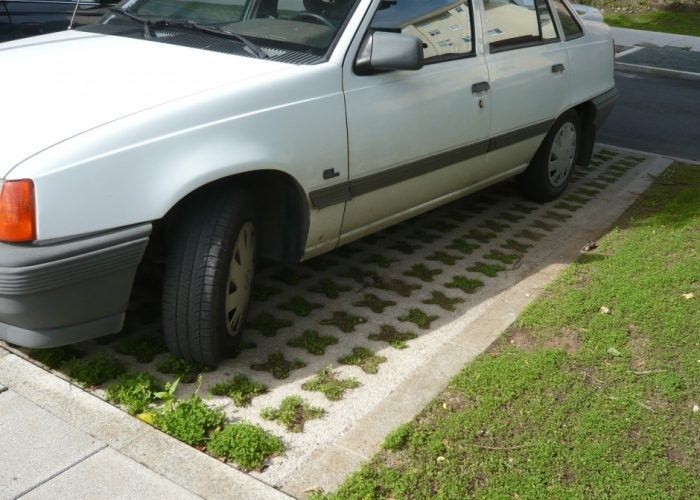

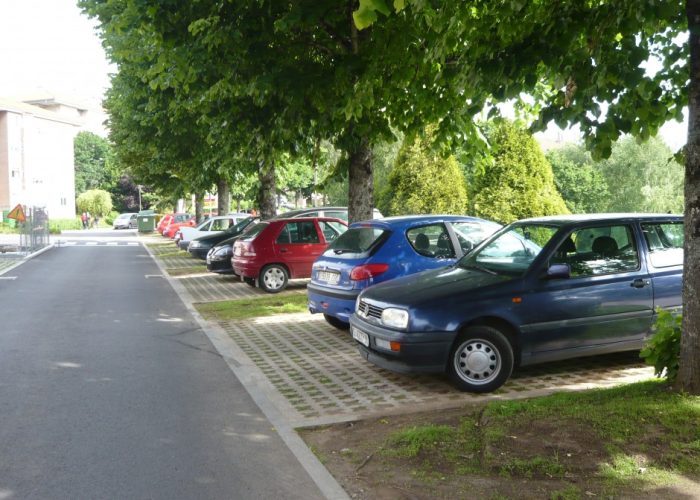

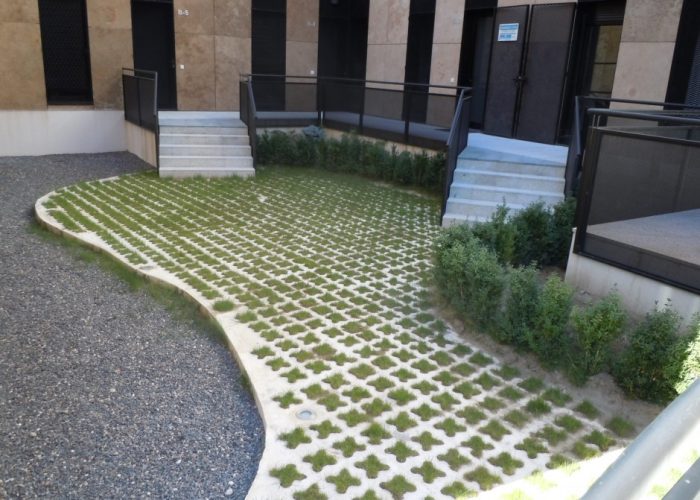

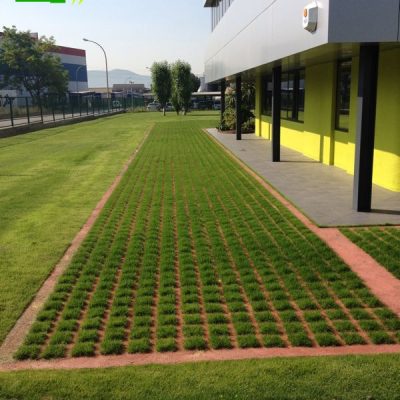

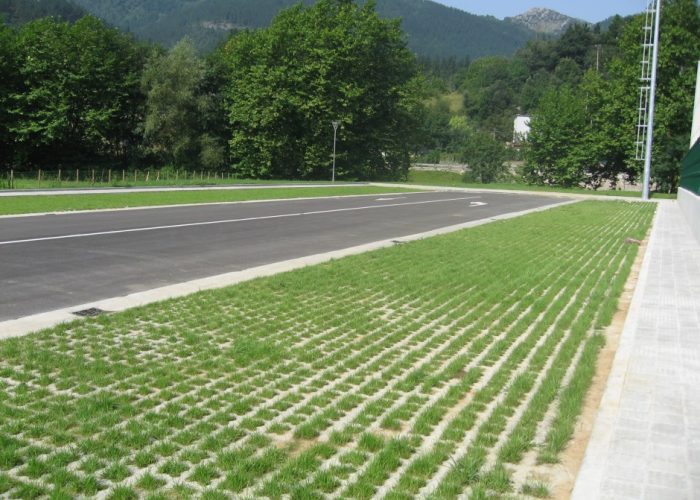

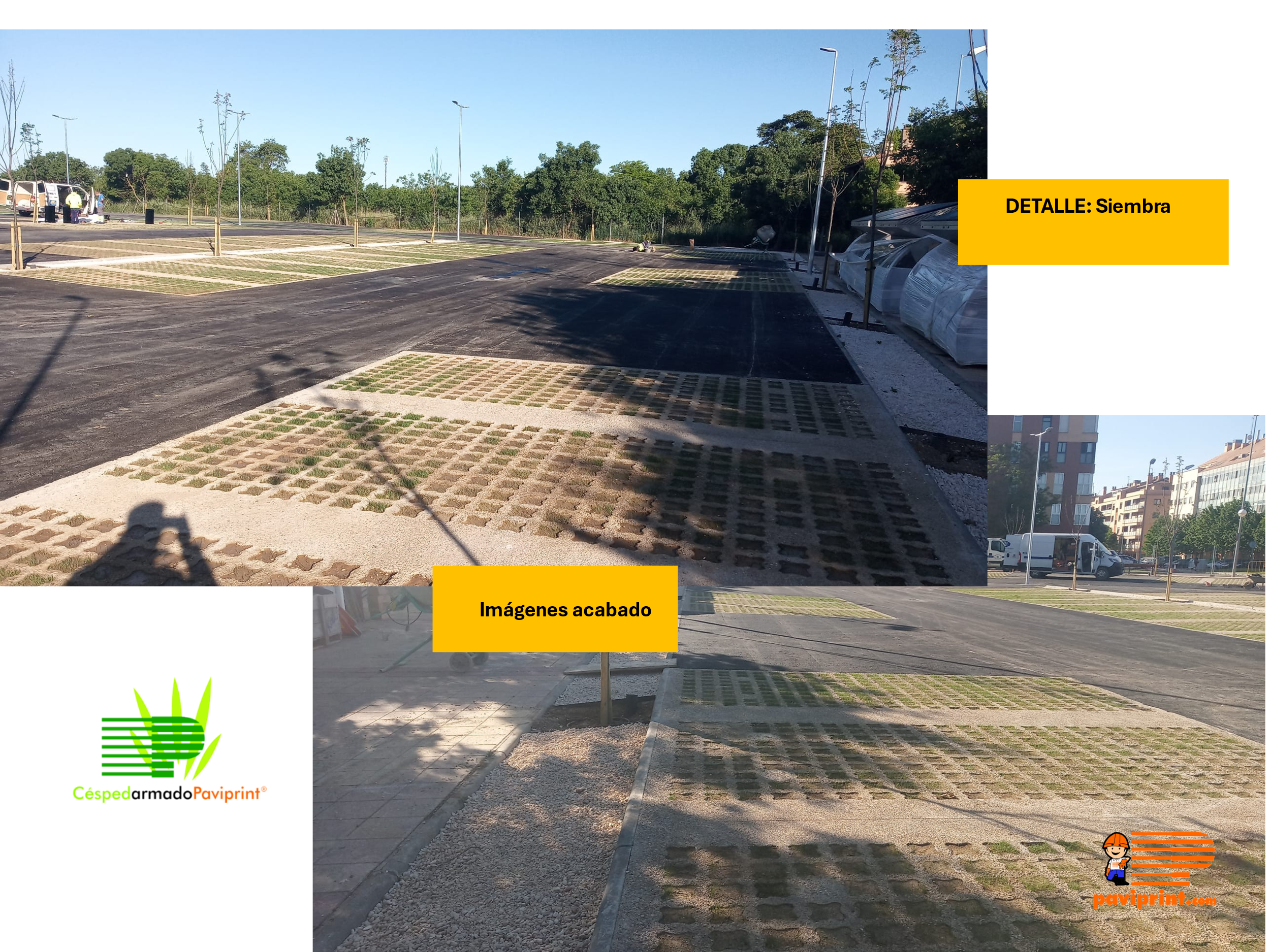

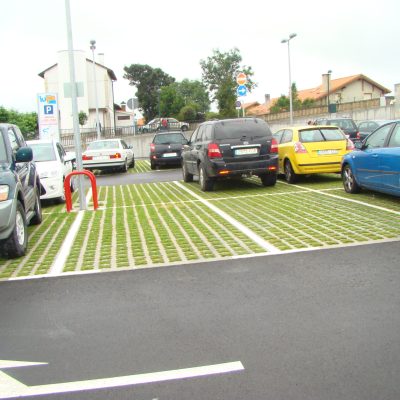

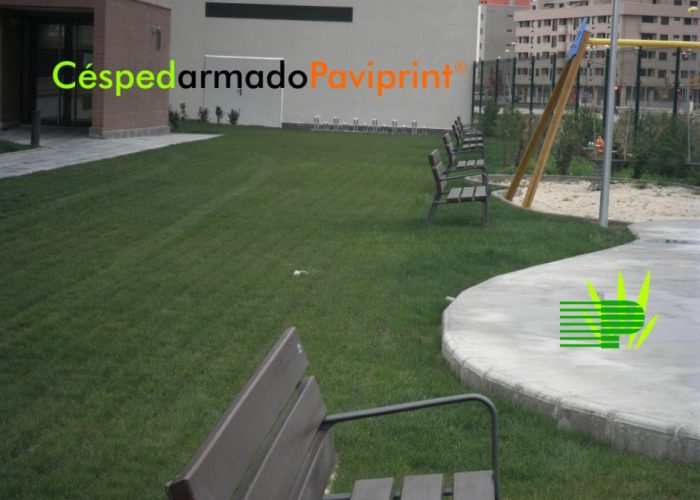

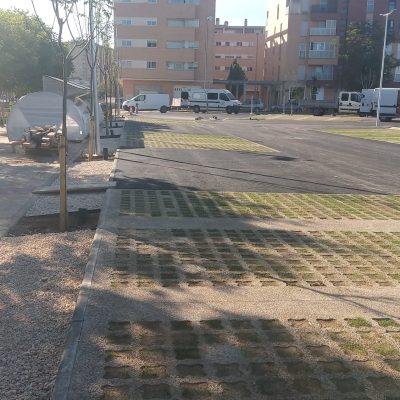

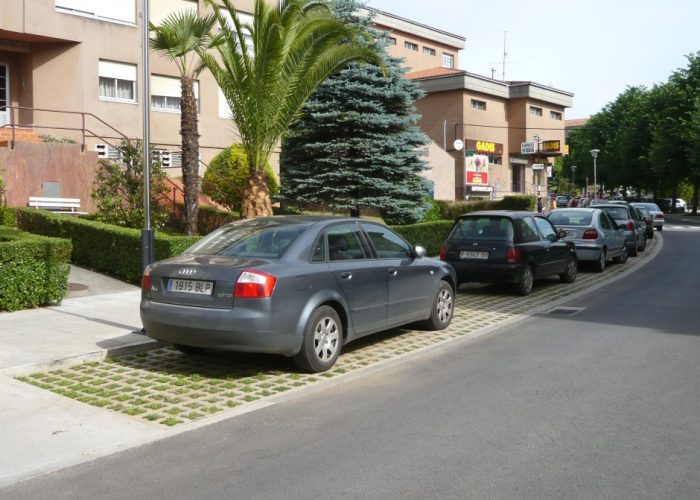

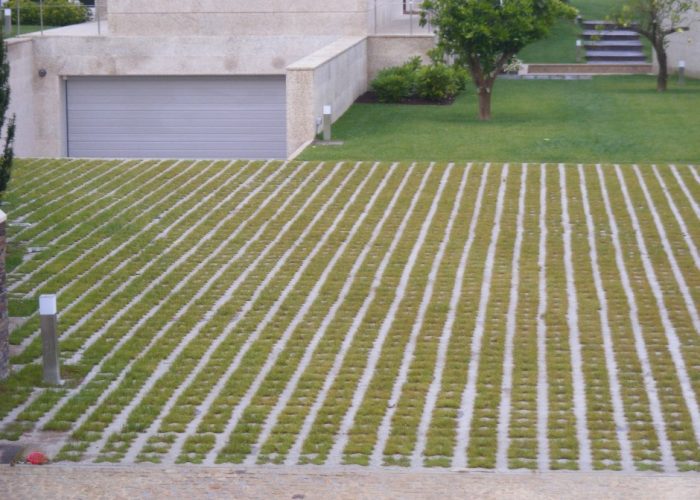

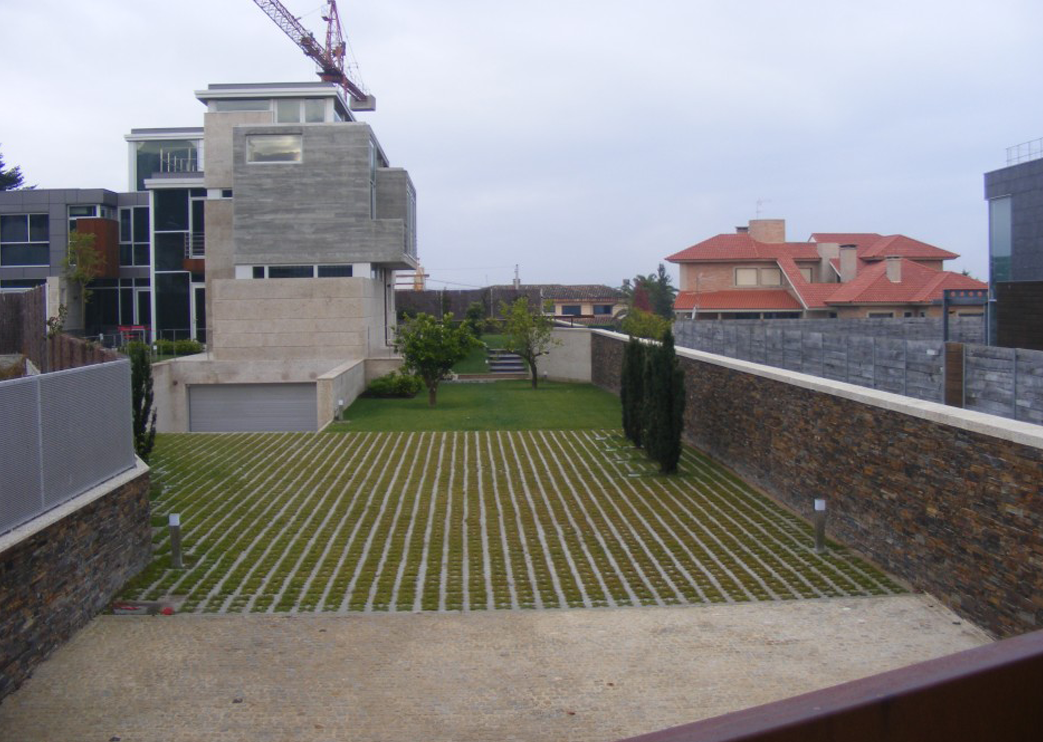

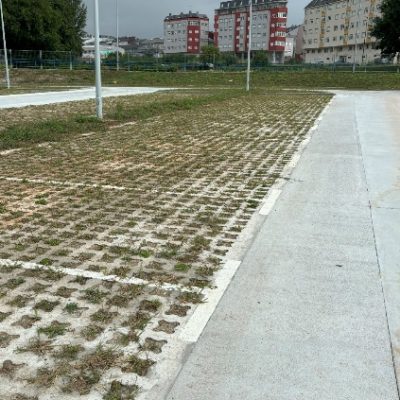

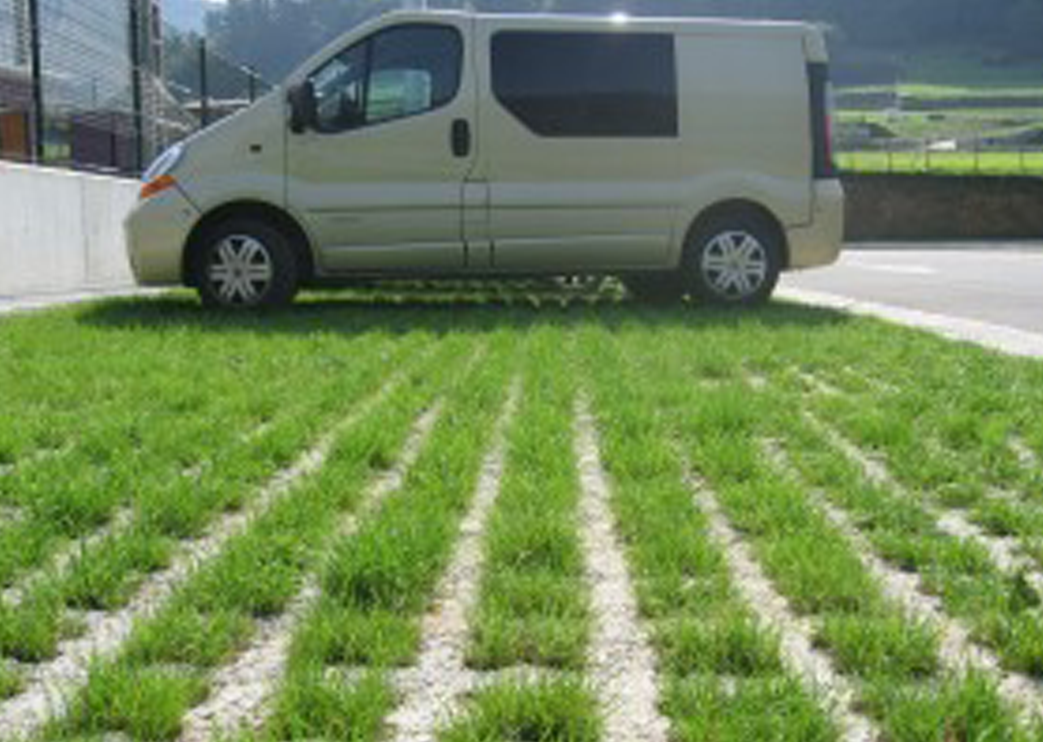

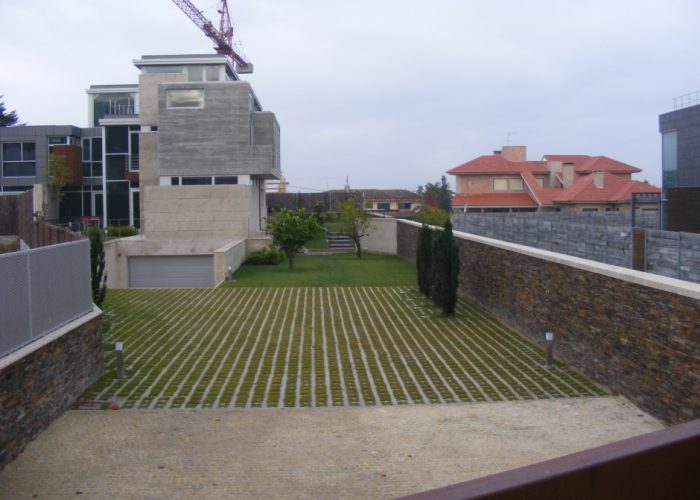

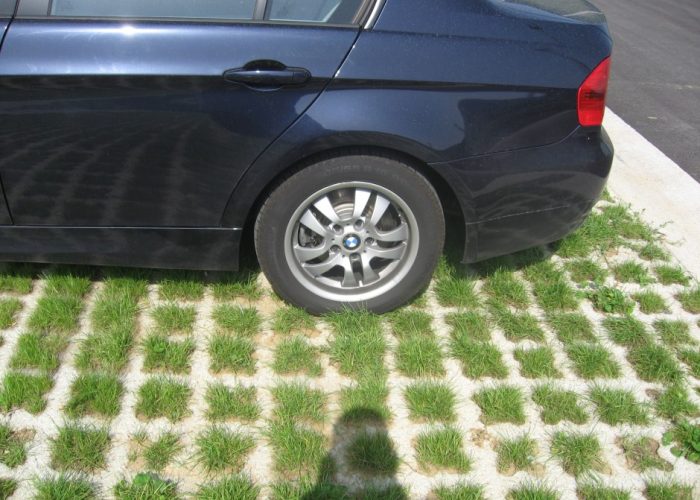

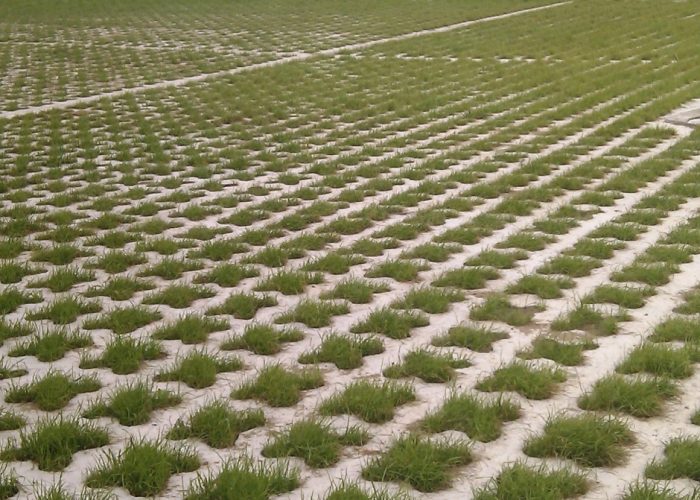

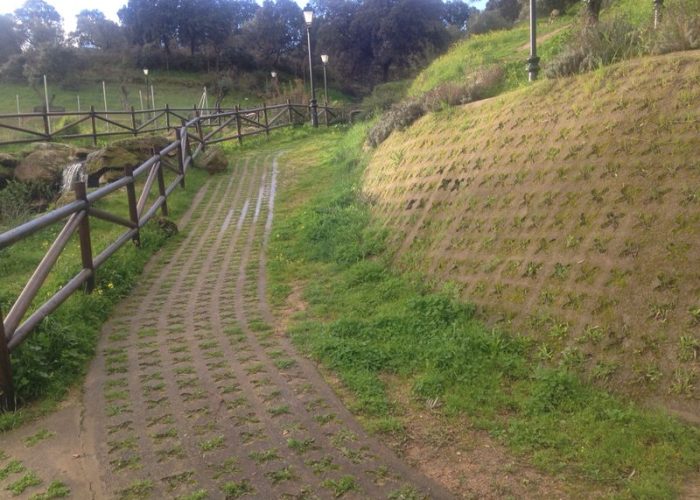

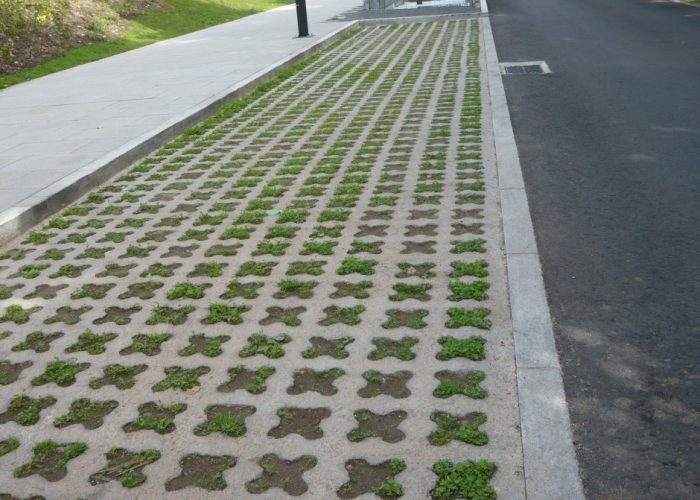

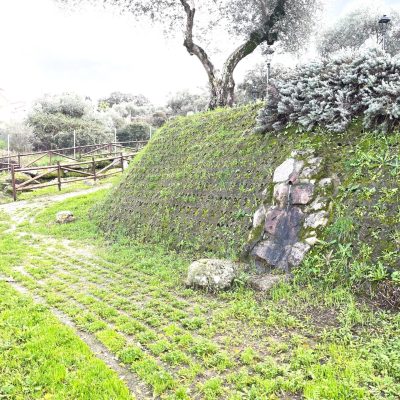

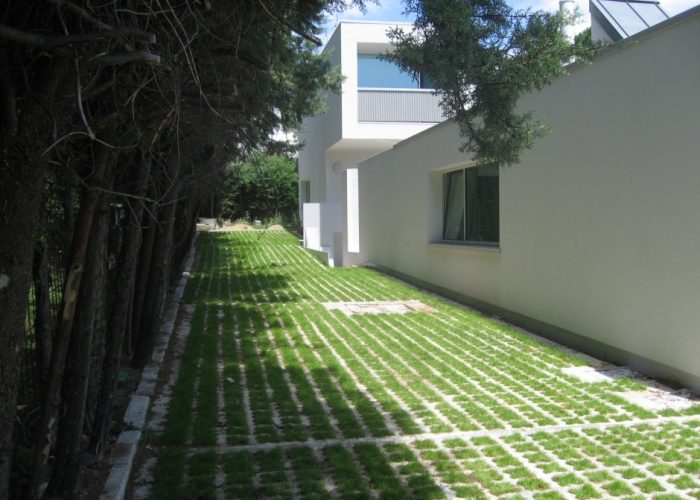

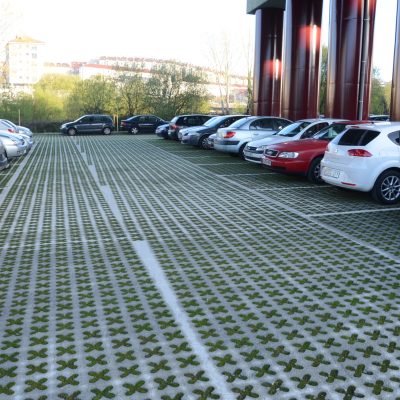

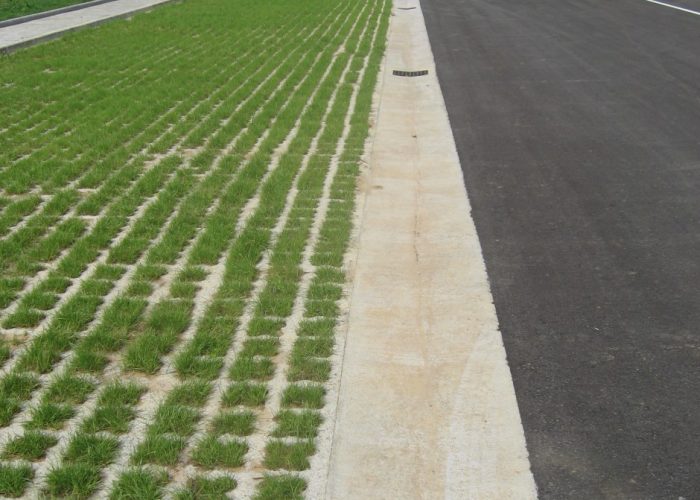

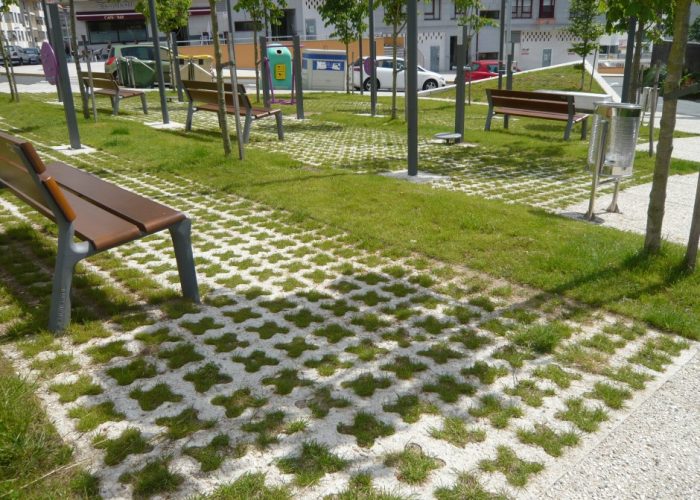

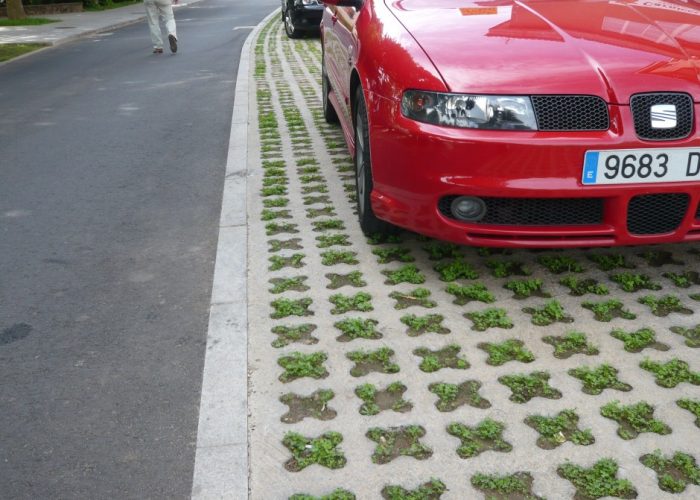

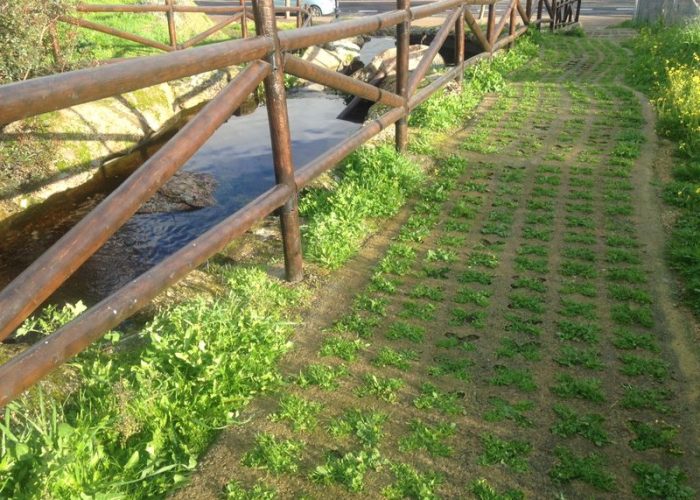

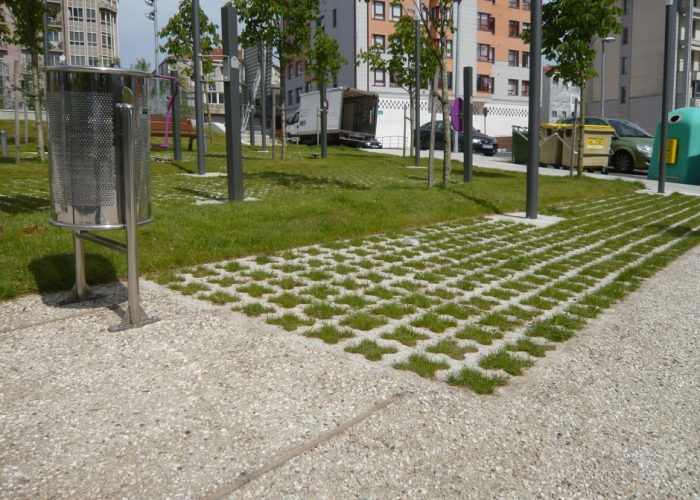

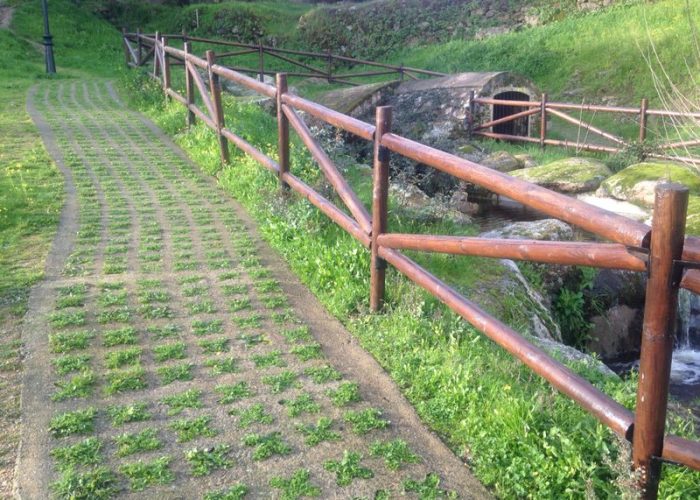

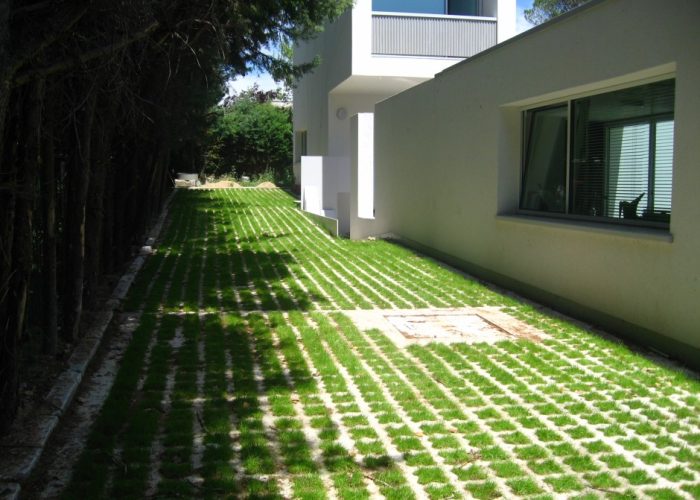

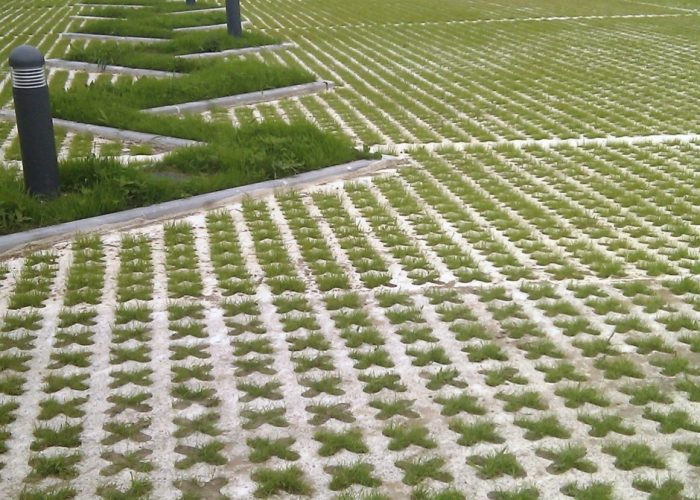

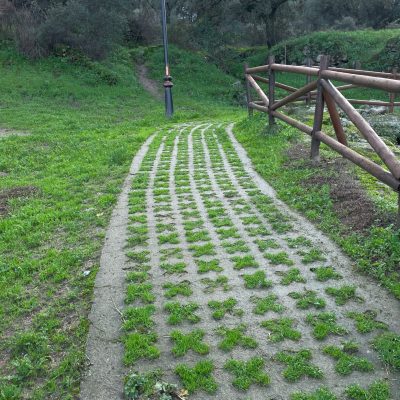

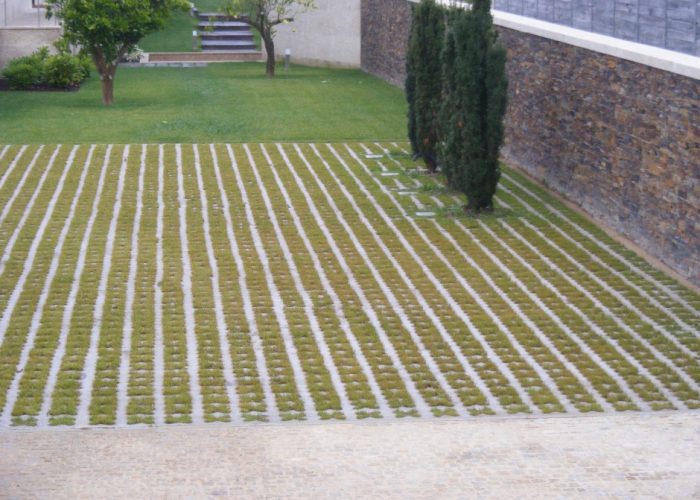

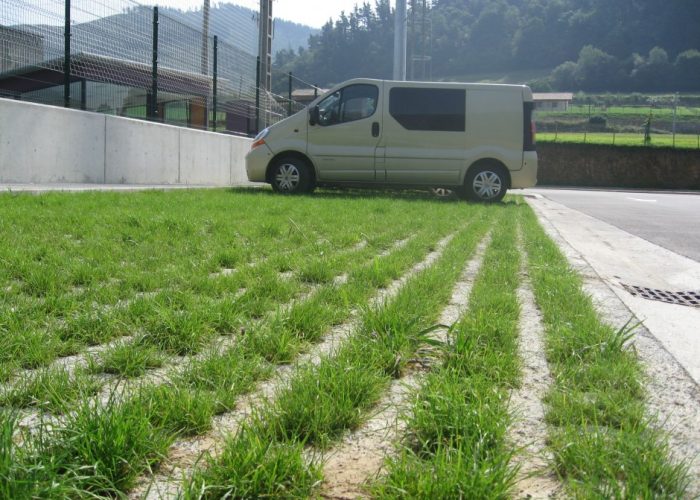

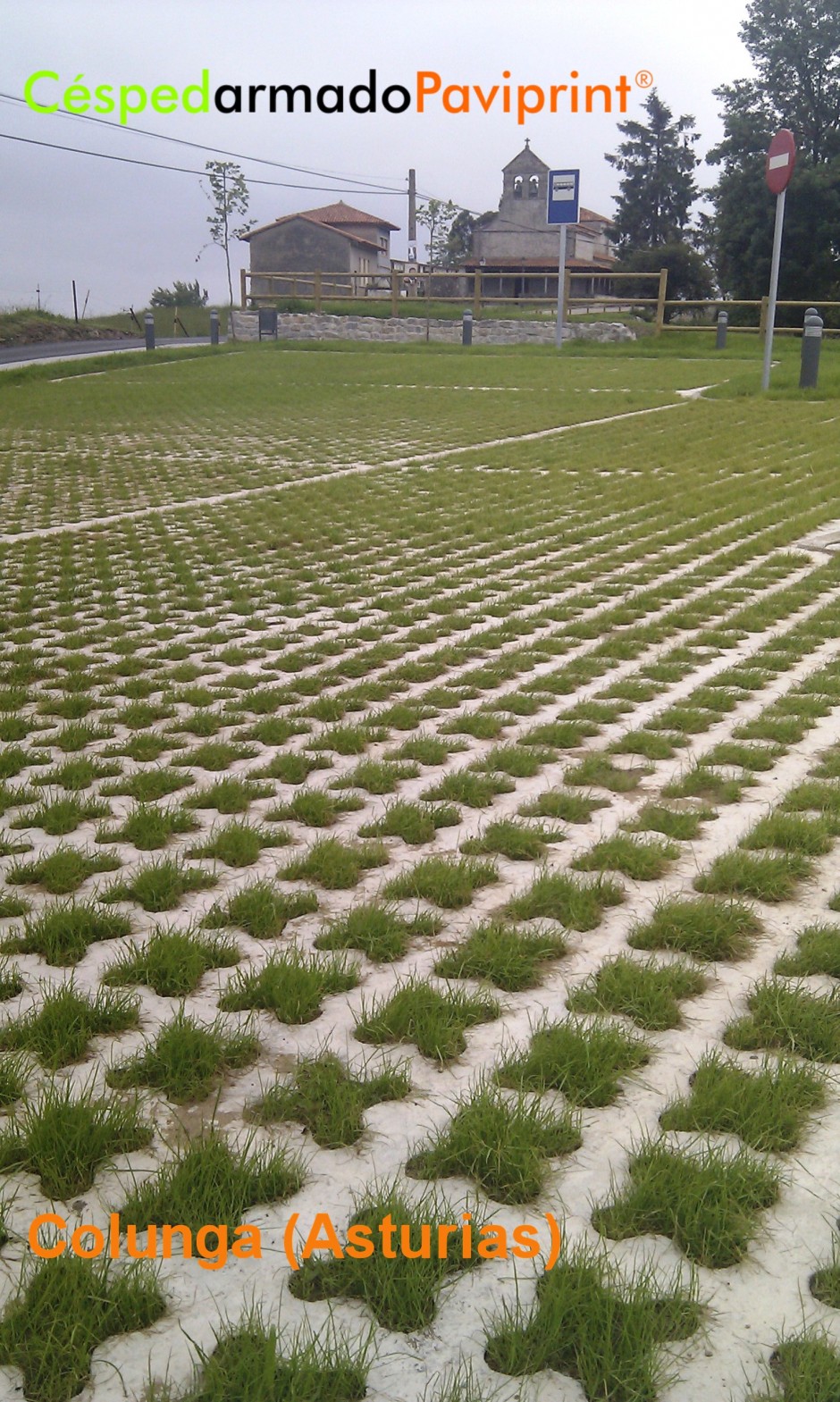

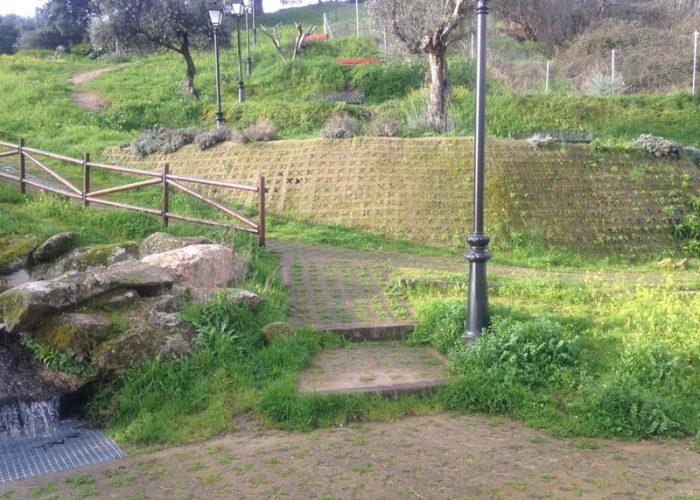

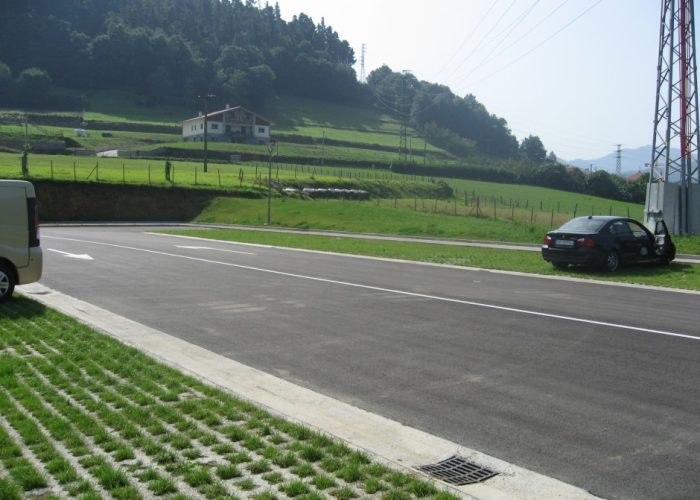

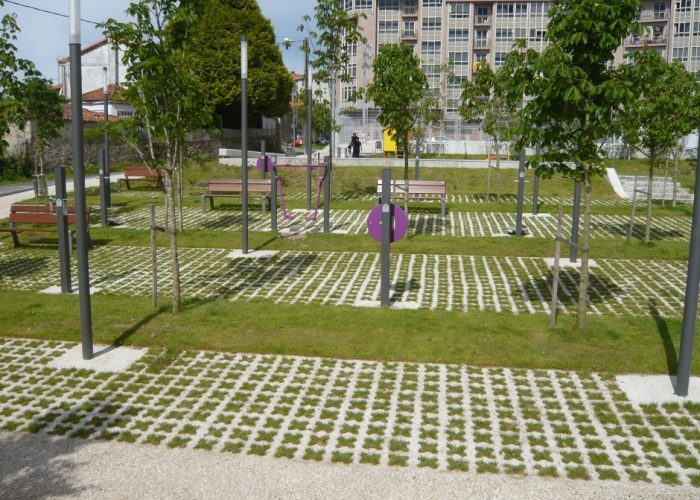

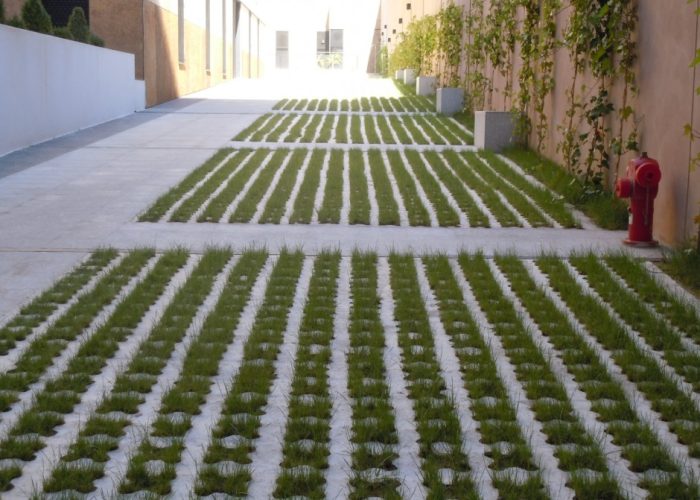

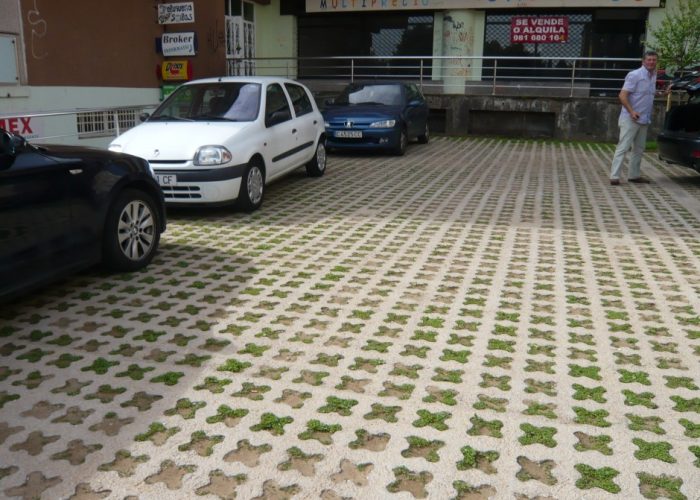

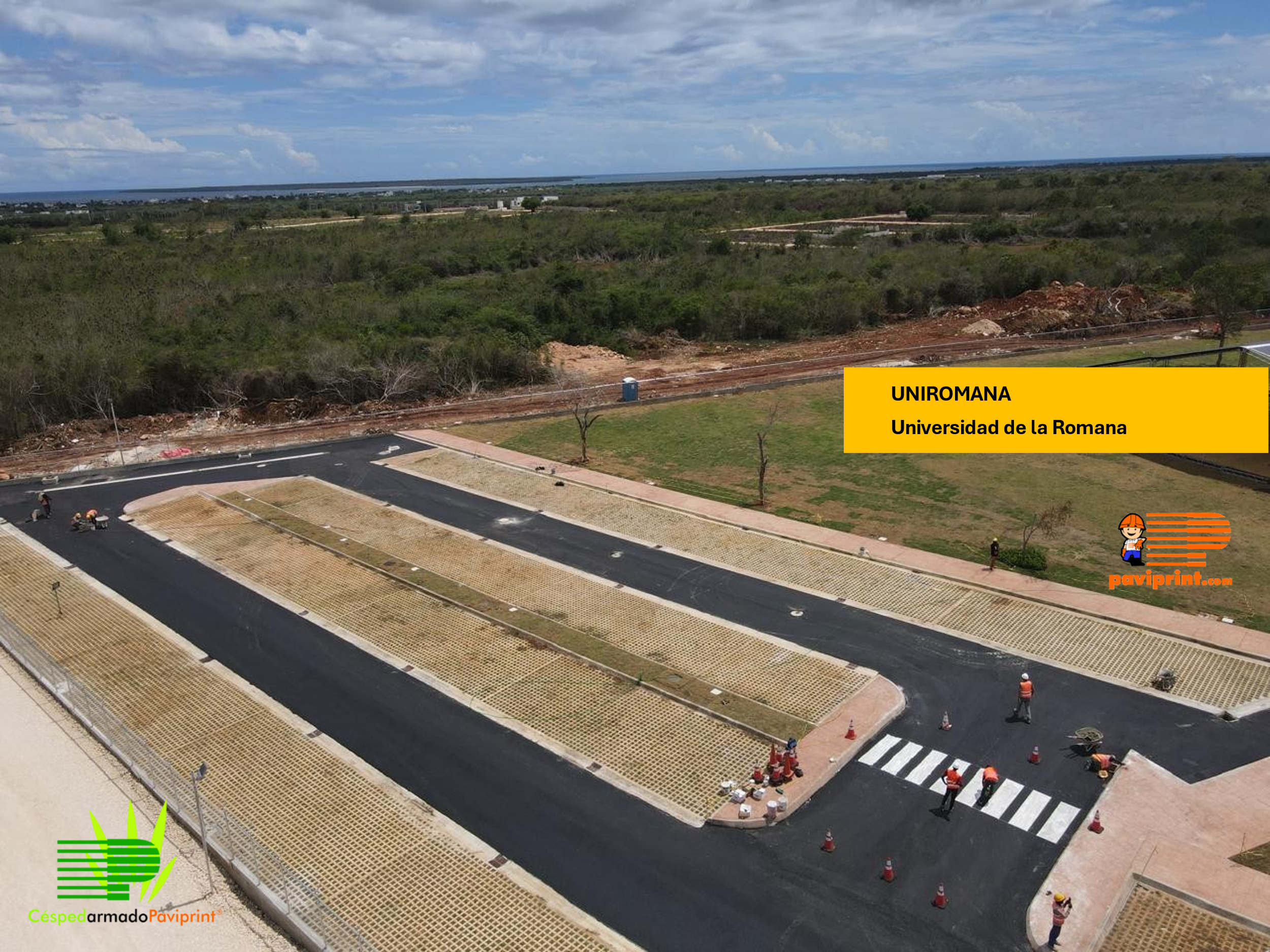

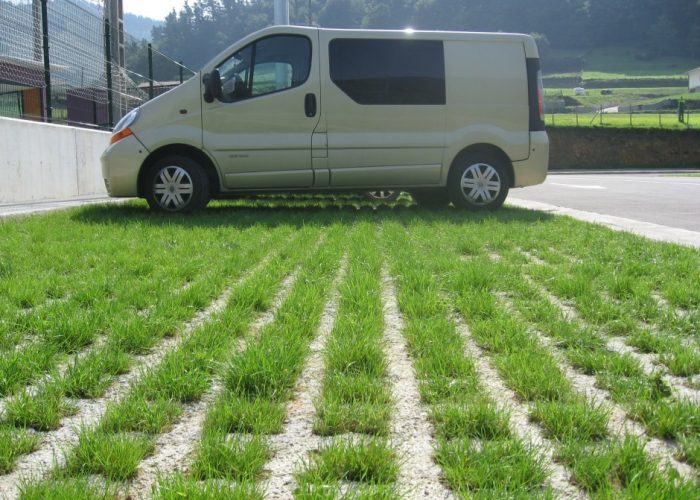

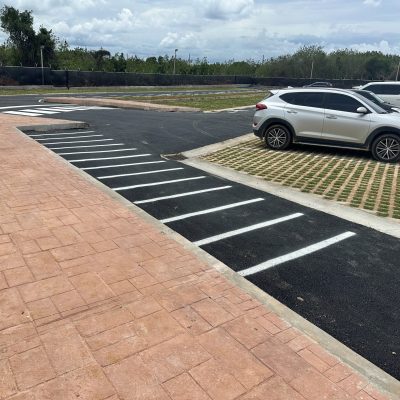

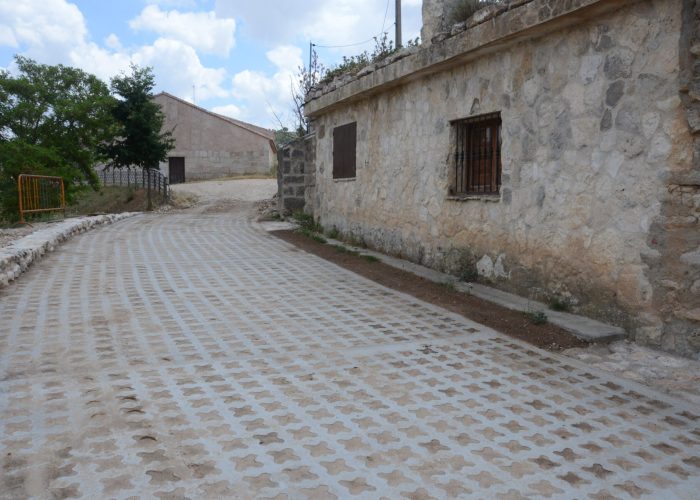

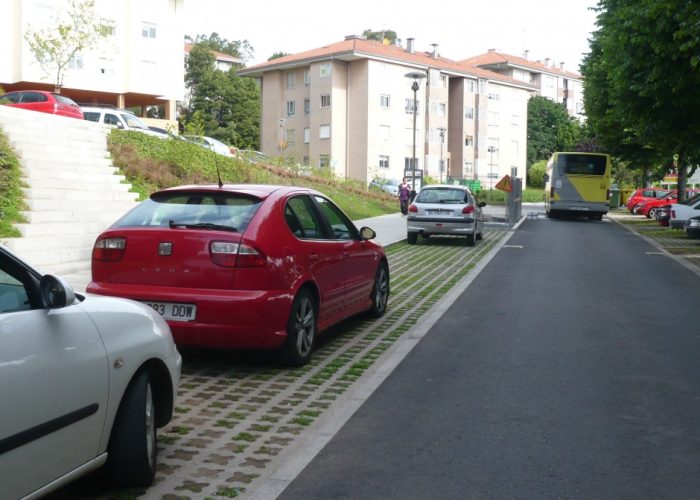

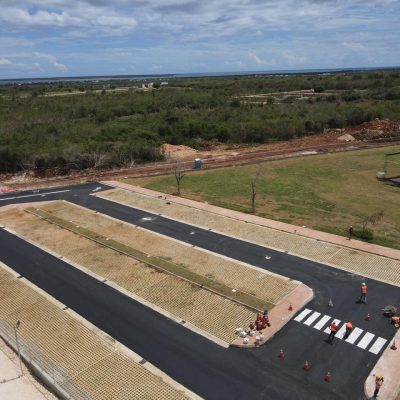

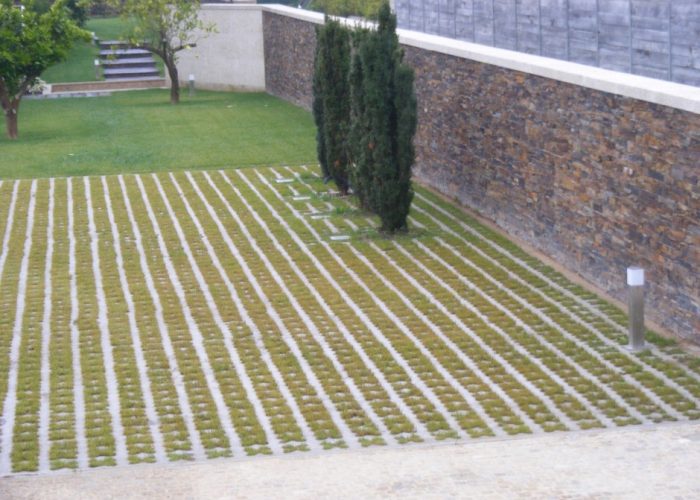

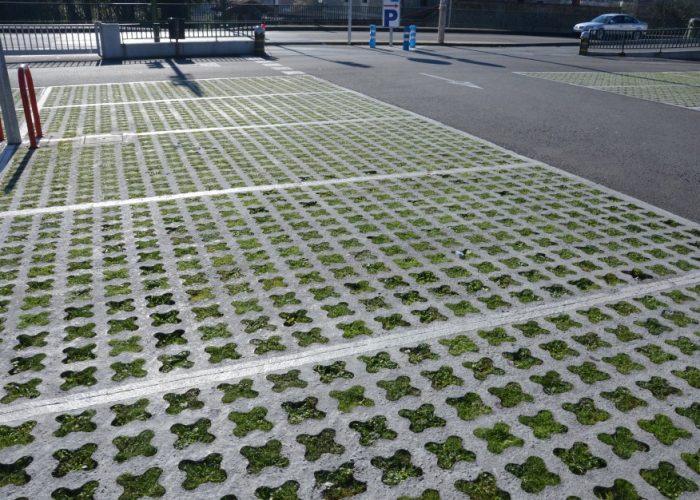

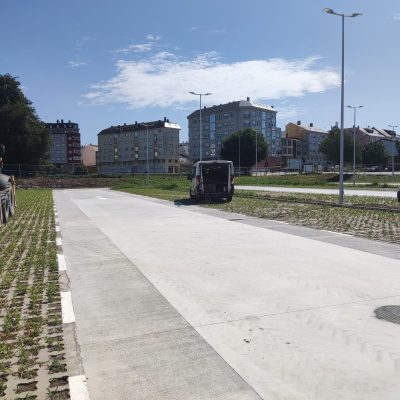

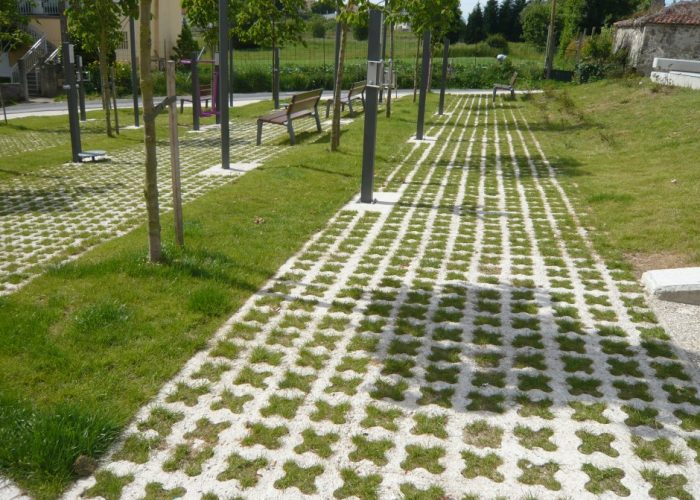

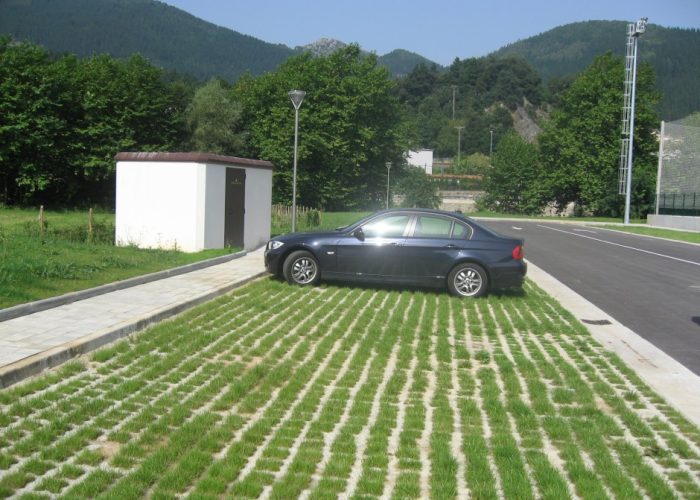

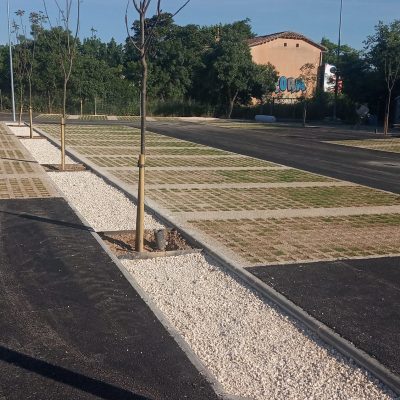

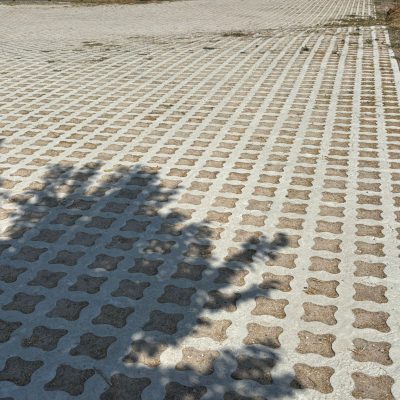

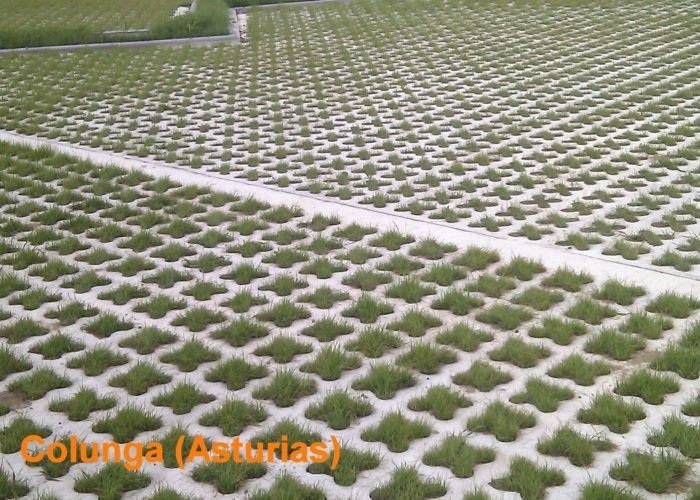

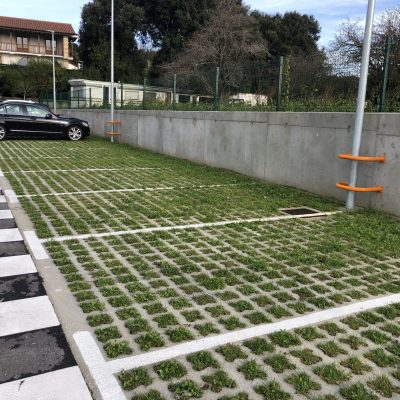

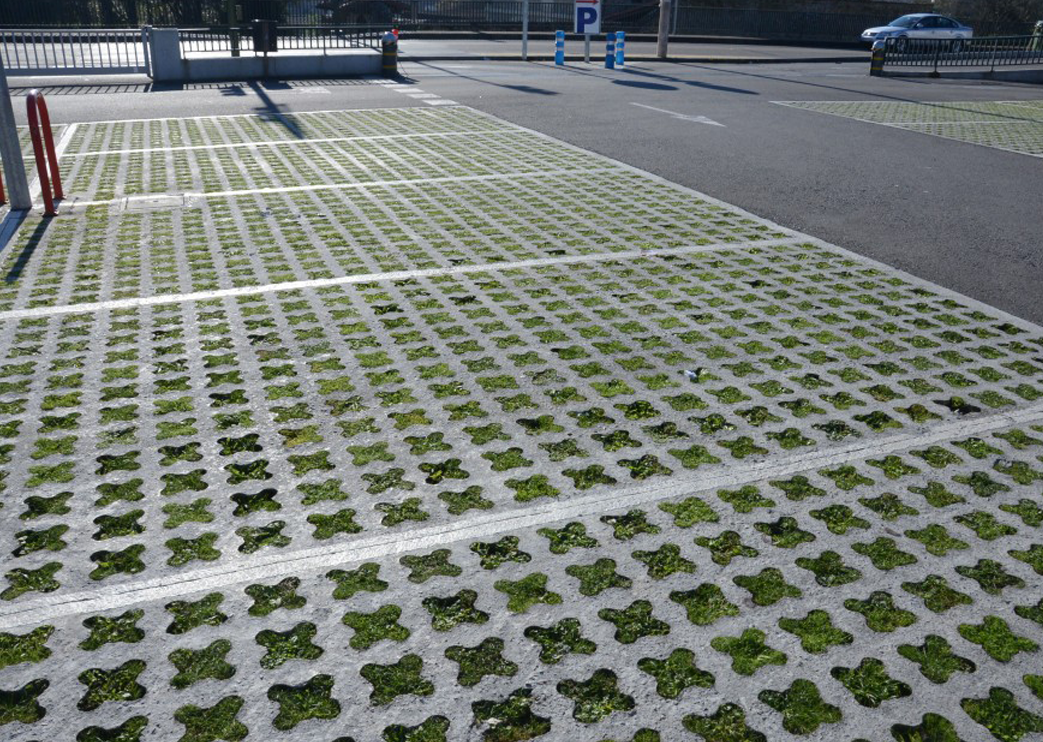

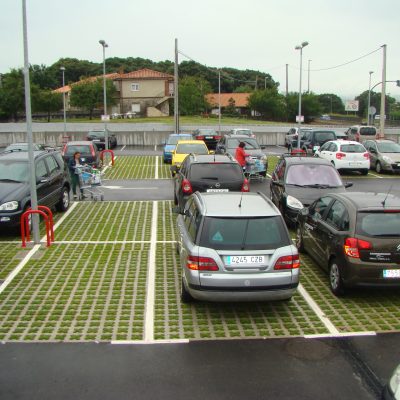

Ejemplos de realizaciones de Pavimento Céspedarmado Paviprint®
